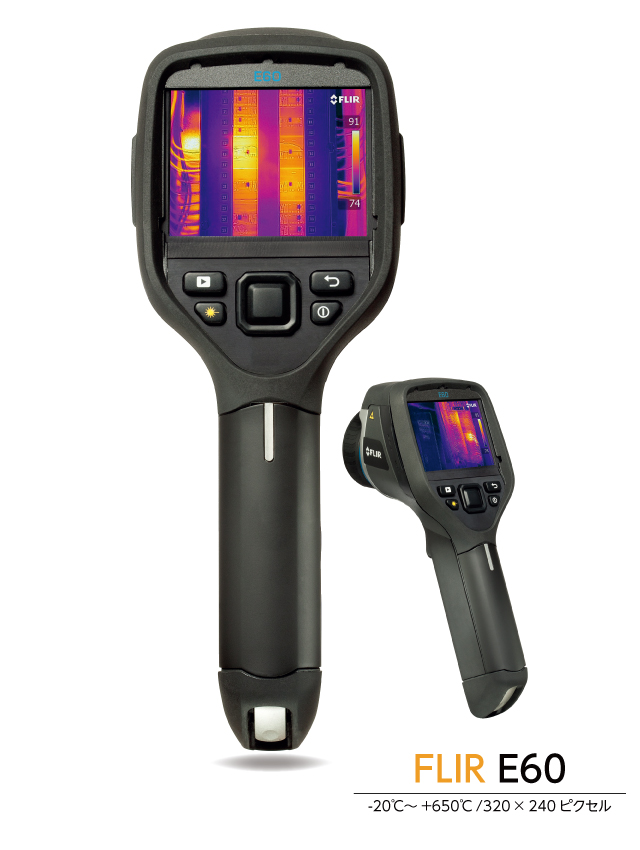

サーモグラフィー"FLIR E40/E60/E40H/E60H"

多彩な機能を簡単に操作可能なサーモグラフィカメラ

FLIR E40/E60 は、熱画像上に可視画像から得られる文字や輪郭の情報を取り込めるMSX®機能を搭載しています。またWiFi・FLIR TOOLS アプリによって、タブレット・スマートフォンなどの大画面で検査を遠隔で行うことが出来ます。オプションレンズは望遠と広角の2種類から選択が可能。高電圧設備など、近づくことが難しい設備の正しい温度計測には望遠レンズ、広い範囲を一度に計測するには広角レンズが適しています。高温の測定には最大1200℃まで測定が可能なFLIR E40H/E60Hをお選びください。

サーモグラフィー FLIR E40/E60/E40H/E60Hの概要

最新の技術を搭載したハンディタイプのサーモグラフィー(赤外線サーモグラフィ)です。保守点検、建築物診断などさまざまなアプリケーションで温度計測・検査を更に効果的にします。
長時間の作業にも快適な人間工学に基づくデザインで軽量設計になっており、操作は指先ひとつで簡単メニュー操作が可能。

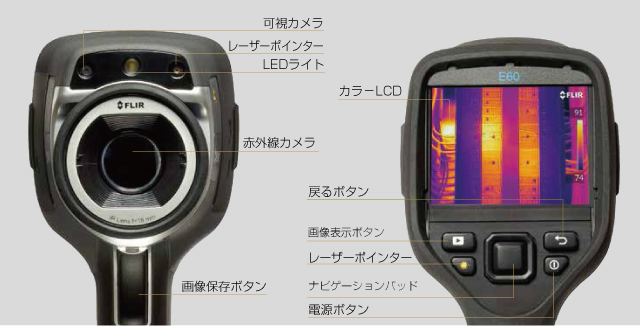

特長

  • 革新的といえるスーパーファインコントラスト(MSX)を標準装備し画像が鮮明
  • タッチスクリーン装備の3.5インチカラー液晶を装備
  • Bluetooth/WiFi
  • 可視画像の上に、熱画像を重ね合わせるピクチャー・イン・ピクチャー機能を装備
  • 連続稼働約4時間の長時間バッテリー搭載

アプリケーション例

  • モータベアリング異常による発熱チェック
  • ピクチャー・イン・ピクチャー機能による変電設備の問題箇所確認
  • 空調ダクト・配管、天井の空調機器などの温度・異常チェック
  • 製造ラインにおける移動物体の表面温度チェック
  • 食品の保管・流通における保存温度チェック
  • 床暖房・IHヒーターなどの建物内電気機器の異常チェック
  • 配電盤・分電盤などの電気設備の異常チェック
  • 各種機械、自動車、船舶、電車などの異常チェック

サーモグラフィー FLIR E40/E60/E40H/E60H 仕様

モデル名 FLIR E40/E40H FLIR E60/E60H
メーカー希望小売価格 E40:499,000 円(税抜)
E40H:639,000 円(税抜)
E60:699,000 円(税抜)
E60H:839,000 円(税抜)
温度精度 ±2℃または読み値の±2%
熱解像度 19,200(160×120) 76,800(320×240)
温度分解能 <0.07℃ <0.05℃
温度範囲 E40/E60(-20℃〜650℃)、E40H/E60H(-20℃〜1,200℃)
温度プリセット センタースポット:3スポット:ホットスポット:コールドスポット:Δデルタ
スポットモード 3(移動可能)
エリアモード
カラーアラーム(アイソサーム) 指定温度以上/以下/間隔
スクリーニング E40-bx/E60-bx ※詳細はお問い合わせください
フレームレート 60Hz
視野角 25°×19°
レンズオプション 望遠15° 広角45°(3レンジ目の装着不可)
フォーカス 手動
最小焦点距離 0.4m
温度データ付JPEG画像のUSB転送
温度データ付JPEG画像のSDカード保存
MPEG-4のSDカード保存(温度データなし)
MPEG-4のUSB保存(温度データなし)
ディスプレイ 3.5インチ
タッチスクリーン
自動方向検知(画面の縦・横切り替え)
MSX® スーパーファインコントラスト
カラー(パレット) アークティック、アイアン、ラバ、レインボー、レインボーHC、グレイ
バッテリー使用時間 >4時間
内蔵デジタルカメラ 3.1MP
内蔵LEDライト
デジタルズーム
レーザーポインタ+レーザーロケ―タ(IR画像上)
IRウィンドウ補正
温度差/デルタT
ピクチャー・イン・ピクチャー 固定PIP サイズ変更可能PIP
音声/テキストコメント
解析ソフトウェア FLIR Tools(Windows/Mac)ド
FLIR Tools Mobileアプリ(Wi-Fi)
アプリ(Wi-Fi)経由のストリーミングビデオ
耐落下衝撃性能(2m)
重量(バッテリーを含む)ス 0.87kg

製品の仕様は予告なく変更することがあります。

本製品は外国為替及び外国貿易法の規定により、リスト規制品に該当します。輸出または日本国外へ持ち出す場合は同法に基づき日本国政府の許可が必要です。詳しくは販売担当者にご確認ください。

品名 パーツ番号 メーカー希望小売価格
レンズ望遠15°=30mm 1196961 210,000円(税抜)
レンズ広角45°=10mm 1196960 210,000円(税抜)
サンシールド T198485 4,500円(税抜)
Exxシリーズ専用ポーチ T198484 12,000円(税抜)
Exx専用バッテリー T198487 21,000円(税抜)
充電器(充電スタンド+電源アダプタ) T198125 48,000円(税抜)
電源アダプタ T910814 21,000円(税抜)
シガライターアダプター T198509 15,000円(税抜)
キャリングケース T198341ACC 48,000円(税抜)
三脚アダプタ T198486 12,000円(税抜)
