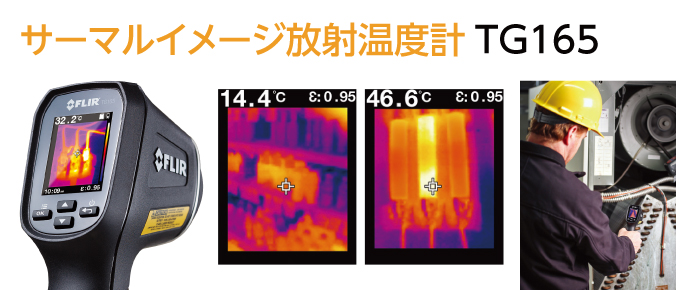

サーマルイメージ放射温度計TG165

サーマルイメージ放射温度計TG165

サーマルイメージ 放射温度計 FLIR TG165は、一般の放射温度計と赤外線サーモグラフィのギャップを埋める新しいジャンルの画期的な非接触温度計測ツールです。
フリアーシステムズ社の超小型赤外線カメラコア「Lepton®」を内蔵し、スポット温度測定だけでなくその周辺80(縦)×60(横)ピクセルの温度分布をカラーイメージ表示し、測定部以外の温度分布を直感的に判断でき、従来の 放射温度計にありがちな測定ミスを防ぐことができます。
距離(D)対スポット(S)比(D:S)は、24:1であるため、安全な距離からデータを正確に読み取れます。また、デュアルレーザーポインターにより測定領域の中心を正確に特定できるため、特別な訓練をしなくても、どなたたでもすぐに使いこなすことが可能です。

サーマルイメージ 放射温度計 FLIR TG165 の特長

FLIR TG165は、計測結果が数値でしか表示されない一般的 放射温度計とは違います。すぐれたサーマルイメージング機能を備えるTG165なら対象物の温度差が一目瞭然。かくれた問題を確実に見つけ出し、問題箇所を素早く特定することができます。

  • スポット温度計測ながら、赤外線サーモグラフィ同様の熱画像をディスプレー表示し、スクリーンショットをBMP形式にてmicroSDカードに保存可能 ※1
  • サーマルイメージ 放射温度計 FLIR TG165 のスポット比は24:1(約2メートルの距離から直径約83mm、約3メートルの距離から直径約125mmのスポット内の平均温度を測定)
  • 小さなボディに解像度38,720ピクセル2インチディスプレイを装備し、温度差を色の対比で、温度が高い部分はより明るく、温度が低い部分はより暗く表示します。
  • 3つのカラーパレットを装備(レインボー、カラースケール、アイアン)
  • 簡単設定可能な4つの放射率プリセットを装備
  • 測定対象物に適した放射率を0.01〜0.99まで0.01刻みで設定可能
  • 高い耐久性と信頼性を実現したコンパクトボディ
  • 距離が変わるとスパイラル状に回転するデュアルレーザーポインターを標準装備
  • 温度測定範囲-25°~+380°
  • 2つのレーザーの間に入る円内の平均温度をスポット計測
    (ディスプレイ表示の中央にある四角に内接する円、サーマルイメージ4×4ピクセル相当に内接する円内の平均温度)
  • 三脚マウント可能、ストラップ付
  • 用途が豊富(設備保全、リフォーム、電気技師、空調技師)

※1サーモグラフィとは異なり保存された画像に温度情報は含まれません。

赤外線サーモグラフィとの相違点

たとえば赤外線サーモグラフィFLIR E4場合、解像度は80×60ピクセルで4800個の画素それぞれに温度情報が記録されていていて、解析ソフトウェアFLIR Toolsを用いて詳しい分析が可能です。

サーマルイメージ 放射温度計 FLIR TG165は温度計測はスポットメーターを使い、サーモグラフィ素子はイメージのみ出力しますので、温度データは中央の四角マーカー部分の1点です。また撮影した画像に温度情報は記録されず、スクリーンショットとして保存されます。

サーマルイメージ 放射温度計 FLIR TG165はコンパクトなボディながらグリップ部分をFLIR E4のように手になじむ曲面デザインで設計してありますから、作業用手袋をしたままでも容易に取り扱うことができます。

FLIR TG165 パッケージ内容

FLIR TG165 紹介動画

FLIR TG165 の紹介動画をご覧いただけます。

高性能携帯型赤外線カメラ FLIR C2 仕様

放射温度計
基本精度+/-1.5%ないし1.5℃
測定温度範囲-25℃~+380℃
放射率測定調整可能な4つのプリセットレベル、0.1~0.99
距離(D)対スポット(S)比 (D:S)24:1
最小温度分解能0.1℃
応答速度150ミリ秒
測定波長8~14μm
レーザーデュアルレーザー、温度計測箇所をマーキング
サーマルイメージ
検出素子非冷却マイクロボロメーター(FPA)
画像解像度(縦×横)4,800ピクセル(80×60)※温度測定ポイントは1 点です。
測定波長8~14μm
測定視野角(縦×横)50°×38.6°
最小検知温度差<0.15℃
フレームレート9Hz
カラーパレット3(レインボー、カラースケール、アイアン)
画像保存形式ビットマップ(BMP)※画像はディスプレイ表示のスクリーンショットです。温度情報は含みません。
全般
本体サイズ
(縦×横×厚み)
186×55×94mm
ディスプレイタイプ2.0インチTFT LCD
ディスプレイ解像度
(横×高さ)
38,720ピクセル(176×220)
バッテリーMicro USB経由で充電可能、リチウムイオン電池:3.7V、2600mAh
自動電源オフ有(切替で無効化)
稼働時間連続使用時間:8時間
認定CE / CB / FCC / FDA
メモリ8GBのmicroSDカード
動作温度範囲-10℃~+45℃
落下試験2メートル対応
三脚マウントハンドル下部に1/4 in - 20
保証製品は2年、赤外線検出素子は10年(※購入後30日以内に製品登録した場合)
付属品ストラップ、USBケーブル、充電器、8GBのmicroSDカード、取扱説明書
寸法186(H)×55(W)×94(D)mm
質量312g
