ハンディ型赤外線サーモグラフィカメラ（43,200～307,200画素）型式：FLIR E52/E54/E76/E86/E96
ハンディ型赤外線サーモグラフィカメラ（43,200～307,200画素）

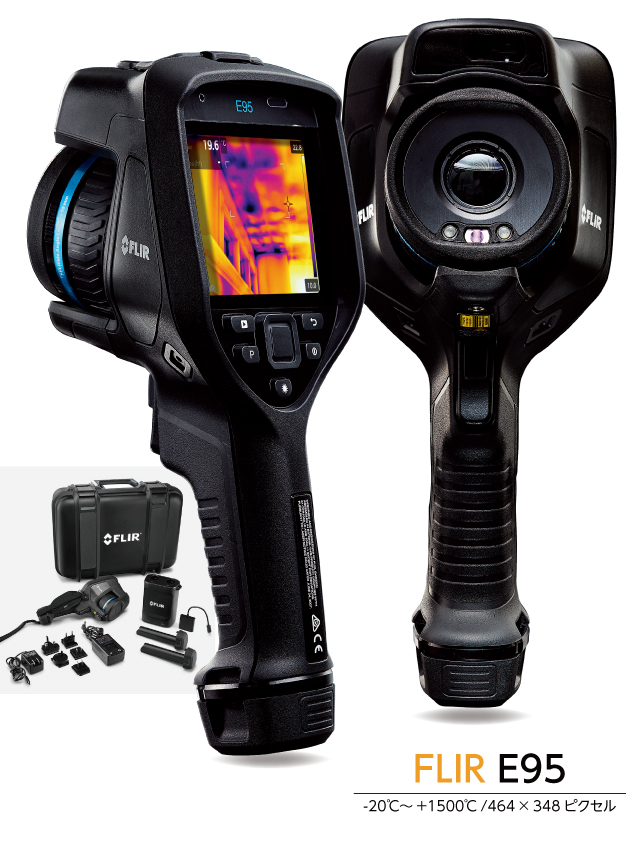

新たな設計思想により開発されたミドルクラスの赤外線サーモグラフィです。ハンディタイプのボディにタッチスクリーン付4インチ大型ディスプレイを搭載し、屋外作業時の視認性を大幅に向上させました。電気設備、機械設備診断用途はもちろん建築物診断の際に便利な湿度アラームなどの便利な機能を標準装備。また先進のレーザー距離計測機能を搭載したため、特定温度部分の面積確認も容易になりました。
ハンディ型赤外線サーモグラフィカメラ（43,200～307,200画素）の概要
特長
- レーザー距離計測機能を搭載 (型式：E76/E86/E96)
- オプションレンズ交換時は自動キャリブレーション機能が動作 (型式：E76/E86/E96)
- ソフトウェアFLIR Thermal Studioによりピクセル単位の温度情報解析が可能
- 小型・軽量(1kg)で携帯が容易
- 連続稼働約2.5時間のバッテリーを2個標準装備
- タッチスクリーン付4インチ大型ディスプレイ(640×480ピクセル)を搭載
- キャリングケースは堅牢な専用ケースを採用(標準装備)

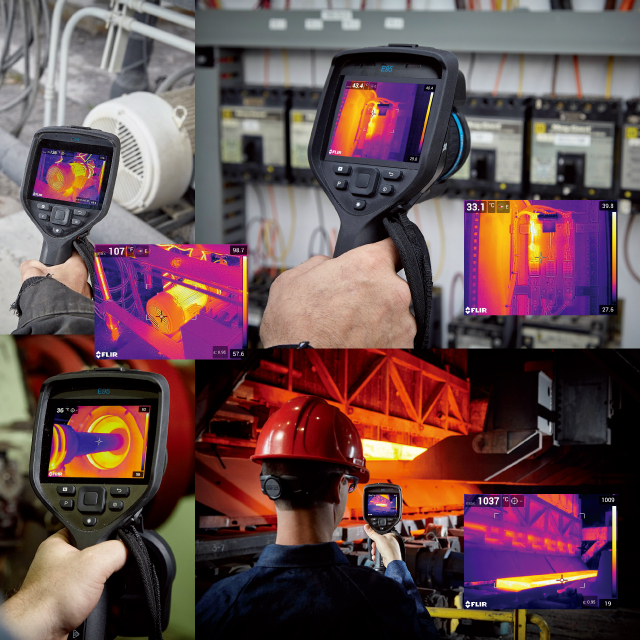

アプリケーション例
- 屋外から家屋を撮影することによる断熱効果確認
- 屋上断熱防水施工の効果確認
- ペアガラスやトリプルガラスなどの断熱・遮熱効果の確認
- 幅木周辺やドア周囲の気密確認(すきま風等で周辺が冷える場合がある)
- 窓サッシの周辺の断熱効果の確認
- 壁内部の断熱材の有無確認(壁内部に空間があると壁の表面温度に差が生じる場合がある)
- 床暖房の異常チェック（暖房効果の確認や液漏れ確認）
- 天井周辺の漏水チェック（雨漏りで冷やされた天井板表面の確認）
- 天窓周辺の気密チェック
- 太陽光パネルの発熱箇所を特定することによる不良セル検査
- IHヒーターなど電気機器の異常チェック
- 配電盤・分電盤などの電気設備の異常チェック(無停電点検)
- 空調ダクト・配管、天井の空調機器などの温度・異常チェック
- 食品の保管・流通における保存温度チェック
- 各種機械、自動車、船舶、電車などの異常チェック
- 外壁タイルの剥離やコンクリートの剥離検査（※形：FLIR T560以上の高性能機種推奨）
動画 体表面温度スクリーニングのご紹介
スクリーニングオートモード機能
※動画に記載されているE53とはFLIR Systems, Inc.の製品型番名です。
PC用スクリーニングオートモードソフトウェア
※動画に記載されているA400、A700とはFLIR Systems, Inc.の製品型番名です。
※動画に記載されているExxシリーズはFLIR Systems, Inc.の製品型式：FLIR E54/E76/E86/E96の製品群です。
※動画に記載されているT5xxシリーズはFLIR Systems, Inc.の製品型番名T530/T540の製品群です。
※動画に記載されているT8xxシリーズはFLIR Systems, Inc.の製品型番名T840/T860の製品群です。
仕様(型式：FLIR E52/E54/E76/E86/E96)
型式：FLIR E52/E54/E76/E86/E96の各仕様をご確認いただけます。
| カメラ型式 | FLIR E52 | FLIR E54 | FLIR E76 | FLIR E86 | FLIR E96 |
|---|---|---|---|---|---|
| 赤外線解像度 | 240×180 43,200ピクセル |
320×240 76,800ピクセル |
320×240 76,800ピクセル |
464×348 161,472ピクセル |
640×480 307,200ピクセル |
| 計測温度範囲 | -20℃～+120℃ 0℃～+550℃ |
-20℃～+120℃ 0℃～+650℃ |
-20℃～+120℃ 0℃～+650℃ （+300℃～ +1000℃ ※オプション） |
-20℃～+120℃ 0℃～+650℃ +300℃～+1500℃ |
-20℃～+120℃ 0℃～+650℃ +300℃～+1500℃ |
| デジタルズーム | 1-4 × 連続 | ||||
| 一般機能 | |||||
| 検出器/波長 | 非冷却マイクロボロメーター／7.5～14.0μｍ | ||||
| フレームレート | 30Hz | ||||
| 視野角（FOV） 瞬時視野角(IFOV) |
24°/1.75mrad ※レンズ交換はできません。 |
24°/1.31mrad ※レンズ交換はできません。 |
42°/2.41mrad 24°/1.31mrad 14°/0.75mrad ※42°レンズ/24°レンズ/14°レンズを購入時に選択します。 |
42°/1.66mrad 24°/0.90mrad 14°/0.52mrad ※42°レンズ/24°レンズ/14°レンズを購入時に選択します。 |
42°/1.20mrad 24°/0.66mrad 14°/0.38mrad ※42°レンズ/24°レンズ/14°レンズを購入時に選択します。 |
| 温度分解能 /NETD |
24°/＜0.05℃＠30℃ ※レンズ交換はできません。 |
24°/＜0.04℃＠30℃ ※レンズ交換はできません。 |
42°/＜0.03℃＠30℃ 24°/＜0.04℃＠30℃ 14°/＜0.05℃＠30℃ ※42°レンズ/24°レンズ/14°レンズを購入時に選択します。 |
||
| フォーカス | 手動 | 連続、レーザー距離計測付1ショットオートフォーカス（LDM）・手動 | |||
| 最小撮像距離（MSX時） | 24°15cm(50cm) | 42°15cm(65cm)/24°15cm(50cm)/14°1m(1m) | |||
| モデル別計測機能 | |||||
| 計測プリセット | 計測なし、センタースポット、ホットスポット、コールドスポット | 計測なし、センタースポット、ホットスポット、コールドスポット、ユーザープリセット1、ユーザープリセット2 | |||
| スポットメーター | ライブモードで3箇所 | ||||
| エリア(ボックス) | ライブモードで1箇所 | ライブモードで3箇所 | |||
| ピクチャー・イン・ピクチャー | 画面中央固定 | サイズおよび位置可変 | |||
| レーザー面積計測 | − | − | − | ○ | ○ |
| レーザー距離計測 | − | − | ○ | ○ | ○ |
| 画像表示およびモード | |||||
| ディスプレイ | 4インチ、640 × 480ピクセル、IPS液晶耐衝撃液晶ガラス 自動画面回転 タッチスクリーン | ||||
| デジタルカメラ | 5 MP 53° × 41° | ||||
| カラーパレット | アイアン、グレイ、レインボー、アークティック、ラバ、レインボーHC | ||||
| 画像モード | 赤外線、可視、 MSX、ピクチャーインピクチャー | ||||
| 画像解像度向上機能 （UltraMax） |
− | ○（FLIR Thermal Studio proにて画像統合処理） | |||
| 計測および解析 | |||||
| 精度 | ±2°Cまたは ±2%(周囲温度15℃から35℃) | ||||
| 追加レンズの自動キャリブレーション時 | − | ±3°Cまたは ±3%(周囲温度15℃から35℃、計測対象物温度が0°C以上) ※校正(オプション)により購入時同梱レンズ同様の精度が得られます。 |
|||
| アラーム（アイソサーム） | 上限／下限／区間／断熱／結露／音声／スクリーニング | ||||
| コンパス、GPS | ○（自動GPS画像タグ付け） | ||||
| タイムラプス（赤外線） | − | 10秒～24時間 | |||
| データフォーマット | |||||
| 静止画 | JPEG（温度データ付）・SDカード | ||||
| 温度情報付動画 | PCとUSB接続にて保存可能(FLIR Thermal Studio pro使用）／カメラ内SDカード(CSQ) | ||||
| 温度情報無動画 | カメラ内SDカード(MPEG4) | ||||
| 通信インターフェース | PC接続：USB、アプリ：Wi-Fi、Bluetooth：METERLiNK、ビデオ出力：USBTypeC PC（FLIR Thermal Studio使用）またはSDカード |
||||
| その他 | |||||
| バッテリータイプ | リチウムイオン電池、カメラ内充電または別売り充電器使用 | ||||
| バッテリー稼働時間 | 約2.5時間（温度25°Cで通常使用の場合） | ||||
| 動作温度範囲 | -15℃～+50℃ | ||||
| 保存温度範囲 | -40℃～+70℃ | ||||
| 耐衝撃／耐振動／保護 | 25g(IEC 60068-2-27) / 2g(IEC 60068-2-6) / IP 54(IEC 60529) | ||||
| 安全性規格 | EN／UL／CSA／PSE60950-1 | ||||
| 質量/寸法(レンズなし) | 1kg、278×116×113mm | ||||
| 標準パッケージ | |||||
| 内容物 | カメラ本体／ACアダプタ×2（バッテリー充電用･カメラ用）／バッテリー×2／バッテリー充電器／キャリングケース／レンズキャップ／SDカード／ハンドストラップブラケット×2／レンズキャップストラップ／ケーブル×3（USB2.0A対TypeC 1m・USBTypeC対HDMIアダプタ・USB TypeC対USB TypeC 1m）／ネジ×１／トルクスレンチ×1／前面保護カバー／前面保護カバー用留め具／ストラップ×3（リスト･バッテリー充電器･カメラ用）／サポートインフォメーションシール | ||||
| 製品保証期間 | 1年 (ご購入から30日以内にユーザー登録をした場合は製品保証期間が2年に延長されます。同時に検出素子保証期間が10年に延長されます。) |
||||
| 海外への持ち出し | ※本製品は外国為替及び外国貿易法の規定により、リスト規制品に該当します。輸出または日本国外へ持ち出す場合は同法に基づき日本国政府の許可が必要です。詳しくはアズビルトレーディングにご確認ください。 | ||||
| 品名 | メーカー希望小売価格 |
|---|---|
| 形：FLIR E54 [24°レンズ] ※レンズ交換はできません。 |
850,000円(税抜) |
| 形：FLIR E76 [14°レンズ付] | 1,180,000円(税抜) |
| 形：FLIR E76 [24°レンズ付] | 1,180,000円(税抜) |
| 形：FLIR E76 [42°レンズ付] | 1,180,000円(税抜) |
| 形：FLIR E76 300℃〜1000℃レンジ |
165,000円(税抜) |
| 形：FLIR E86 [14°レンズ付] | 1,760,000円(税抜) |
| 形：FLIR E86 [24°レンズ付] | 1,760,000円(税抜) |
| 形：FLIR E86 [42°レンズ付] | 1,760,000円(税抜) |
| 形：FLIR E96 [14°レンズ付] | 2,090,000円(税抜) |
| 形：FLIR E96 [24°レンズ付] | 2,090,000円(税抜) |
| 形：FLIR E96 [42°レンズ付] | 2,090,000円(税抜) |
| オプション14°レンズ | 330,000円(税抜) |
| オプション24°レンズ | 330,000円(税抜) |
| オプション42°レンズ | 330,000円(税抜) |
カタログ
製品のカタログをご確認いただけます。
