「酸洗い現場」の環境に適した安全対策

お客様の課題は?

  • 危険な酸洗い現場にインターロックを設置したいが、電気的な安全スイッ チは腐食により寿命が短縮されたり故障が懸念される

解決策なら!

  • 電気的な遮断は制御盤に設置したS スイッチのみ
  • キーを受け渡しを行い、メカ的にインターロックを解除
  • 電気接点を用いないため、腐食に強く高い耐久性を実現

概要

英国フォートレス社のトラップキー式インターロックスイッチ「mGard シリーズ」は、予め定義された操作シーケンスが必要な安全アプリケーションで電力遮断、キー交換、およびインターロック用に設計されたメカニカル式のインターロックです。危険な機械を点検する際に作業者の安全を確保し、万が一の事故を未然に防止するための安全スイッチです。

  • 堅牢なステンレス製インターロック( 亜鉛ダイキャスト製もあり)
  • 豊富な各種キー交換やアイソレータでアプリケーションに対応
  • ドアを開ける前に電源遮断を確実に実行させるため、複雑な安全回路が不要
  • ドアのインターロックは、メカ式なので電気配線は不要
  • 鉄鋼、プラント、重工業などの電気配線の設置が困難な環境下に適します

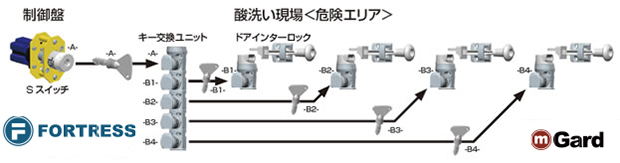

システム構成

安全のポイント

作業終了後もキー交換ユニットにキーB1、B2、B3、B4 の4 本全てが戻らないかぎりキーA を抜くことはできないため制御盤の電源を再投入することはできない。複数の人数で作業をする場合でも、作業者はキーB を使っている限り安全を確保できる。


  1. ①制御盤上のS スイッチのキーA を抜くと、酸洗い設備の主電源がOFF になる。
  2. ②キーA をキー交換ユニットに差し込み回すとキーB1、B2、B3、B4 の4 本を回して引き抜くことができる。
  3. ③作業者( 一人または複数) は4 本のキーB により危険エリア( 酸洗い現場) へのアクセスドアのインターロックを解除でき中で作業を行える。

名称 型番 数量
S- スイッチ S-CLIN-A02022 1
キー交換ユニット XMS5-CLSS 1
ドアモジュール DMS1-CLSS 4
キー CLK-SUS 5

ご注意

本トラップキー式インターロックmGard は、スペアキーを作らないで運用することが前提に設計されています。スペアキーが必要な場合は、だれでも簡単に持ち出すことができないよう確実な管理が必要です。また、同一事業所( 会社) 内で同じキーパターンのキーを複数使用しないでください。スペアキーや同一パターンのキーが存在すると安全を確保できません。

商品の詳細

このページで取り上げた商品の詳細情報は下記のリンクからご確認ください。
