アズビルトレーディングが取り扱うHans Turck GmbH & Co. KG(以下、TURCK社と略称)の特長あるセンサをご紹介します。

非接触式変位センサ 目次

1.リニア位置センサ
2.ロータリーエンコーダ
3.アングルセンサ
4.傾斜センサ
5.アナログ出力形近接センサ

総合カタログ

リニア位置センサ

電磁結合式リニア位置センサ(形:LI--)は、移動部とセンシング部との間に機械的接触が無く、多くのアプリケーションに対応可能な測定レンジと制御出力のラインアップを揃えております。 電磁結合式リニア位置センサ(形:LI--)の特長である省スペース性や耐磁界性など、生産現場の効率化をサポートします。

■測定原理

電磁結合式リニア位置センサ内部のセンシング基板には3つのコイルが内蔵されています。1つは高周波の交流磁界を生成しポジショニングエレメント内部に内蔵されている共振コイルを励磁させる励磁用コイル。残りの2つのコイルは、ポジショニングエレメント内の共振コイルと電磁結合し、ポジショニングエレメントの位置変化を電磁結合係数の変位として検出する位置検出用コイル。この2つのコイルは検出ピッチが異なり、2つの異なる電磁結合係数を利用し精度の高い位置検出を実現します。

■基本製品構成



特長

メンテナンス性が高い非接触式
電磁結合式リニア位置センサ(形:LI--)のポジショニングエレメントとセンシング面との定格離隔距離は2 mm(最大4mm)。
接触部や可動部が無い為、機械的な故障がないメンテナンスフリー構造。振動や衝撃があるプレス装置や特装車などのアプリケーションに最適。

ブラインドゾーンが少ないコンパクト設計
電磁結合式リニア位置センサ(形:LI--)は、制御基板をセンシング基板の下側に配置しブラインドゾーンを最小限に抑えた省スペース形。
一般的な磁歪式リニアセンサと比べ、センサヘッド部(制御部)が無く、また周囲金属や磁石による影響も受けないので、金属に囲まれた狭い場所にも最適。

高い耐磁界性
電磁結合式リニア位置センサ(形:LI--)は、周囲のインバータや大型モータなどの電磁ノイズや磁石などの磁界に影響をうけず、安定した位置測定が可能。

高い耐環境性と保護構造
電磁結合式リニア位置センサ(形:LI--)は、保護構造IP67に対応。Q25Lタイプは、アルミニウムハウジングケースとグラスファイバ強化ポリアミド製センシング面が高 い耐環境性を実現し、油や薬品がかかる悪環境下での使用も可能。

フライヤー

▲非接触式変位センサ 目次に戻る

ロータリーエンコーダ

■製品概要

  • 回転部とセンシング部に機械的接触が無いロータリーエンコーダ
  • 測定原理:電磁結合式
  • インターフェースタイプ
    ・同期式シリアルインターフェース(SSI)
    ・インクリメンタル(プッシュプル)
    ・リニアアナログ出力(4~20 mA / 0~10 V)
  • 分解能 :16ビット
  • 繰返精度 :0.01 %
  • 動作周囲温度 :-25~+85 ℃
  • 保護構造 :IP67 / IP69K

■製品型番と出力インターフェース事の特長と仕様

測定
原理
出力
インターフェース
型番 用途 対応可能な最大回転速 マルチターン(回転数カウント) 分解能 電気的接続
電磁結合式 インクリメンタル Ri360P0-QR24M0-INCRX2-H1181 回転速度モニター 10,000 rpm - 1~5000パルス
工場出荷時1024パルス
M12 8ピンコネクタ×1
アナログ出力 Ri360P0-QR24M0-ELiU5X2-H1151 回転角度モニター 12,000 rpm - 16bit M12 4ピンコネクタ×1
IO-Link RI360P0-QR24M0-IOLX2 -H1141 回転角度モニター回転数カウント 800 rpm 対応 16bit M12 4ピンコネクタ×1
CANopen Ri360P0-QR24M0-CNX4-2H1150 回転角度モニター回転数カウント 20,000 rpm - 1~327,680
工場出荷時36,000
M12 5ピンコネクタ×2
(CANopen用)
SSI Ri360P0-QR24M0-HESG25X3-H1181 回転角度モニター回転数カウント 6,000 rpm 対応 16bit M12 8ピンコネクタ×1
(スイストペアシールドケーブル椎部)


■測定原理

ロータリーエンコーダ内部のセンシング基板には3つのコイルが内蔵されています。1つは高周波の交流磁界を生成し回転エレメント内部に内蔵されている共振コイルを励磁させる励磁用コイル。残りの2つのコイルは、回転エレメント内の共振コイルと電磁結合し、回転エレメントの角度変化を電磁結合係数の変位として検出する位置検出用コイル。この2つのコイルは検出ピッチが異なり、2つの異なる電磁結合係数を利用し精度の高い角度検出を実現します。

■基本部品構成



特長

機械的ストレスフリー
非接触式なので、軸受けなどの機械的な摩耗部がなく、メンテナンスフリータイプ。
エンコーダ部の検出面と回転エレメントの定格離隔距離は1.5 mm。

耐環境性・保護構造
エンコーダ内部には樹脂充填を行い保護構造IP67/IP69Kを実現。
エンコーダ内部に回転板など回転部が無いので、衝撃や振動に強く、各種機械や特装車など幅広いアプリケーションに対応可能。

高い電磁波耐性
電磁結合式は、周囲のインバータや大型モータなどの電磁ノイズや磁石などの磁界に左右されず、安定した測定が可能。

1台で多様なシャフトサイズに対応
回転エレメントのシャフトアダプタは、7つのサイズを用意し様々なシャフトサイズに対応。
<対応サイズ>
O 6, O 10, O 12, O 14
O 20 mm, O 3/8", O 1/4"

フレキシブルな設置方向
エンコーダ本体の中央にO 22の中空構造を採用。
左図のように回転シャフトがエンコーダを貫通して、回転エレメントをシャフトに装着することが可能。また、右の図のように回転シャフトをエンコーダ部に貫通させず設置することも可能。
*本エンコーダ使用時には、回転する回転エレメントに接触できないように保護リングやシールド板などで覆ってください。

カタログ

フライヤー

▲非接触式変位センサ 目次に戻る

アングルセンサ

■非接触式アングルセンサ(形:QR14--)製品概要

  • 測定角度範囲:360°アブソリュート形0~360°の範囲内で測定角度範囲の設定が可能
  • 制御出力:リニアアナログ電圧/電流またはSSI
  • 分解能:アナログ出力 0.09°/ SSI 0.006°
  • 回転部とセンシング部との定格離隔距離 1.5 mm
  • 保護構造:IP68 / IP69K
  • 動作温度範囲と電源電圧
    ・4~20mA/0~10V :-25~+70℃ / DC 15~30V
    ・SSI :-25~+75℃ / DC 15~30V
    ・0.5~4.5 V :-40~+85℃ / DC 8~ 30V

■製品型番と仕様

測定角度 制御出力 分解能 接続 型番
0~360° 4~20 mA / 0~10 V 0.09°/ 12 bit 2 mケーブル Ri 360P1-QR14-ELiU5X2
M12コネクタ Ri 360P1-QR14-ELiU5X2-0.3-RS5
0.5~4.5 V 0.09°/ 12 bit 2 mケーブル Ri 360P1-QR14-ELU4X2/S97
M12コネクタ Ri 360P1-QR14-ELU4X2-0.3-RS5/S97
同期式シリアル
SSIグレイ 25 bit
0.006°/ 16 bit 2 mケーブル Ri 360P1-QR14-ESG25X2
M12コネクタ Ri 360P1-QR14-ESG25X2-0.3-RS8


■測定原理

アングルセン内部のセンシング基板には3つのコイルが内蔵されています。1つは高周波の交流磁界を生成し回転エレメント内部に内蔵されている共振コイルを励磁させる励磁用コイル。残りの2つのコイルは、回転エレメント内の共振コイルと電磁結合し、回転エレメントの角度変化を電磁結合係数の変位として検出する角度検出用コイル。2つの異なる検出用コイルを利用し精度の高い角度検出を実現します。

特長

非接触式
センサと回転エレメント間に接触部や可動部がなく、メンテナンスフリー構造。

耐電磁ノイズ性
電磁誘導を応用した測定原理を採用し、高いEMC特性を実現。周囲の磁石や大型モータのノイズに影響を受けず、安定的な測定が可能。

耐振動・衝撃性
回転エレメントがセンシング面の中央から横方向3mm、または垂直方向5mm離れても測定が可能。振動や衝撃に関わらず安定した測定が可能。

強固な保護構造
本体ハウジングには、優れた耐熱性と剛性を備えた熱可塑性樹脂 ULTEMを採用。耐薬品性や耐振動性など様々な耐環境性に対応。保護構造 IP68/IP69K。

■特捜車用非接触式アングルセンサ(形:QR20--)製品概要

振動や衝撃など厳しい環境下で角度測定が可能な非接触式アングルセンサ。
回転軸に装着する回転エレメントは、アングルセンサの両面に使用可能。裏面に使用した場合、回転エレメントをアングルセンサに埋込み狭い場所にも設置が可能。

  • 測定原理 :電磁誘導式、アブソリュート型
  • 測定角度タイプ:7タイプ 20~360°
  • 制御出力 :リニアアナログ電圧 0.5~4.5 V
  • 電源電圧 :DC 8~30 V
  • 分解能 :0.09°
  • 保護構造 :IP68 / IP69K

■製品構成

センサ表面使用時
シャフトの横ブレが、大きい場合はセンシング面 がフラットな表面を使用します。

センサ裏面使用時(埋込)
回転エレメントを埋め込むことで、奥行き方向は20 mm(センサの厚み)におさまり省スペース化が実現できます。

両面センシング構造
RI-QR20シリーズのセンシング面は、表 裏両面ともに使用が可能です。横ブレが激しい場所ではフラットなセンシング面(表側)を使用し、スペース確保が難し い設置場所では回転エレメントをセンサに埋め込むように設置する裏面を使用します。
アングルセンサと回転エレメントとの推奨離隔距離は1 mmですが、横ブレがない場合は、最大 5mmまで離隔距離をとるこ とが可能です。

■製品型番と仕様

制御出力 分解能 測定角度範囲 接続 * セット型番
0.5~4.5 V 0.09° / 12 bit 0~360° 2 mケーブル RI 360P1-QR20-LU4X2
M12コネクタ RI 360P1-QR20-LU4X2-H1141
0~20° 2 mケーブル RI 20P1-QR20-LU4X2
M12コネクタ RI 20P1-QR20-LU4X2-H1141
0~40° 2 mケーブル RI 40P1-QR20-LU4X2
M12コネクタ RI 40P1-QR20-LU4X2-H1141
0~60° 2 mケーブル RI 60P1-QR20-LU4X2
M12コネクタ RI 60P1-QR20-LU4X2-H1141
0~90° 2 mケーブル RI 90P1-QR20-LU4X2
M12コネクタ RI 90P1-QR20-LU4X2-H1141
0~120° 2 mケーブル RI 120P1-QR20-LU4X2
M12コネクタ RI 120P1-QR20-LU4X2-H1141
0~240° 2 mケーブル RI 240P1-QR20-LU4X2
M12コネクタ RI 240P1-QR20-LU4X2-H1141

*本製品は、アングルセンサと回転エレメントを1セットとします。センサ本体単体の型番は、RI***P0-QR20-LU4X2**となります。

カタログ

▲非接触式変位センサ 目次に戻る

傾斜センサ

■アナログ出力 2軸測定形 製品概要

x軸 / y 軸を同時に高速測定する傾斜センサ

  • 測定傾斜角範囲
    ± 10°、± 45°、± 60°、± 85°
  • 制御出力:アナログ出力 0.1~4.9 V / 4~20 mA
  • 応答速度:0.1 秒以下(90 % F.S.)
  • 動作温度範囲:-30~+70 ℃
  • 電源電圧:DC 10~30 V
  • 保護構造:IP67 / IP68 / IP69K

■製品型番と仕様

測定角度範囲 分解能 制御出力タイプ 型番
-10° ~ +10° 0.04° 電流 DC 4~20 mA
x軸 / y軸 2出力
B2N10H-Q20L60-2Li2-H1151
-45° ~ +45° 0.1° B2N45H-Q20L60-2Li2-H1151
-60° ~ +60° 0.14° B2N60H-Q20L60-2Li2-H1151
-85° ~ +85° 0.14° B2N85H-Q20L60-2Li2-H1151
-10° ~ +10° 0.04° 電圧 DC 0.1~4.9 V
x軸 / y軸 2出力
B2N10H-Q20L60-2LU3-H1151
-45° ~ +45° 0.1° B2N45H-Q20L60-2LU3-H1151
-60° ~ +60° 0.14° B2N60H-Q20L60-2LU3-H1151
-85° ~ +85° 0.14° B2N85H-Q20L60-2LU3-H1151

■測定原理

MEMS技術(静電容量型)を採用した小型加速度センサを内蔵。x軸/y軸の傾きを同時に高速計測。

■製品型番と仕様


■360°  1軸測定形 製品概要

1軸360°を高速測定

  • 測定傾斜角:0°~360°
  • 制御出力:
    アナログ電圧:DC 4~ 20 mA
    アナログ電流:DC 0.1~4.9 V
    デジタル出力:PNP x 2点(NO/NC)
  • 分解能 :0.14°
  • 応答速度 :0.1 秒以下(90 % F.S.)
  • 動作温度範囲:-30~+70 ℃
  • 電源電圧 :DC 10~30 V
  • 保護構造 :IP67 / IP68 / IP69K

■製品型番と仕様

測定可能傾斜角 出力タイプ 型番
0° ~ 360° デジタル(pnp, N.O/N.C選択可) x 2 B1N360V-Q20L60-2UP6X3-H1151
リニア電圧 DC 0.1 ~ 4.9 V x1 B1N360V-Q20L60-2LU3-H1151
リニア電流 DC 4~20 mA x1 B1N360V-Q20L60-2Li2-H1151

■IO-Link対応 製品概要

  • 2軸測定
    x,y軸の2軸測定
  • 高精度に角度を検出
    MEMS技術の採用により、分解能は最高0.01°
  • 高い耐環境性能
    保護等級IP68/69Kを実現。過酷な環境下での使用に適しています。
  • 簡単設定可能
    IO-LinkによりPC上で設定可能
  • 様々な出力方式
    IO-Link出力、アナログ出力、デジタル出力

■CANopen対応 製品概要

  • 測定傾斜角範囲
    2軸形 :± 10°、± 45°、± 60°
    1軸形 :0~360°
  • 出力 :CANopen通信
    プロファイル CiA DS-301, DSP-401準拠
  • 分解能:0.01°
  • 動作温度範囲:-40~+80 ℃
  • 保護構造:IP67 / IP68 / IP69K

■製品型番と仕様

測定傾斜角範囲 インターフェイス 型番
2軸, -10° ~ +10° CANopen/td> B2N10H-Q42-CNX2-2H1150
2軸, -45° ~ +45° B2N45H-Q42-CNX2-2H1150
2軸, -60° ~ +60° B2N60H-Q42-CNX2-2H1150
1軸, 0~360° B1N360V-Q42-CNX2-2H1150

■製品特長

CANopenネットワーク対応

本センサは、CiA(CAN in Automation)が規定した通信プロファイルDS-301、デバイスプロファイル CiA 410に準拠し、CANopenネットワークを使用した各種機械、特殊車両などに使用可能。


CANopen仕様


  • TPDOコミュニケーション
    (RTR,サイクリック,イベント・ドリブン通信、シンクロナイズド通信)
  • SYNCコンシューマ
  • EMCYプロデューサ
    (エマージェンシオブジェクト)
  • エラーコントロール
    (Heartbeatプロトコル、NodeGuardingプロトコル対応)
  • デジタルフィルタリング

カタログ

▲非接触式変位センサ 目次に戻る

アナログ出力形近接センサ

■円柱型、角柱型、Qパック型製品概要と特長

耐環境型変位センサ(アナログ出力仕様)は、非接触で金属の変位を測定する高精度なセンサです。

非接触式・高周波発信方式 ● 非接触式で金属の変位を測定
● 汚れや外乱光等の設置環境の影響が少ない
● 光軸合わせ不要
● 保護等級:IP67
高い測定精度 ● 直線性:3%(長距離型:5%)
● 繰り返し制度:1%
豊富なハウジング形状 ● 円柱型、Qパック、角柱型、リング(貫通型)をラインナップ

■アプリケーション例

アプリケーション例 ● ワーク位置の高精度位置検知
● 金属加工ラインでのインライン検査
● モータ回転軸の偏心測定
● 振動の振幅・周波数の測定
● 刃先の摩耗検知
● 大きさの異なるワークの位置検出

■製品型番と仕様

ハウジングタイプ サイズ 接続 シールド型 型番
測定範囲
(mm)
直線性
(対最終値)
応答周波数
(Hz)
測定範囲
(mm)
直線性
(対最終値)
応答周波数
(Hz)
円柱型 O4 4線式 0.1 ~ 1.5 非直線 200 - - -
M5 4線式 0.1 ~ 1.5 非直線 200 - - -
O6.5 3線式 0.25 ~ 1.25 ≤3% 200 - - -
M8 3線式 0.25 ~ 1.25 ≤3% 200 - - -
M12 4線式 1.0 ~ 2.5 ≤3% 200 0.5 ~ 4.0 ≤3% 100
4線式 0.5 ~ 3.0 ≤5% 200 - - -
M18 4線式 2.0 ~ 4.0 ≤3% 200 1.0 ~ 5.0 ≤3% 100
4線式 0.5 ~ 3.0 ≤5% 200 1.0 ~ 7.0 ≤5% 100
M30 4線式 3.0 ~ 8.0 ≤3% 140 2.0 ~ 10.0 ≤3% 60
4線式 2.0 ~ 10.0 ≤5% 140 - - -
Qパック Q08 4線式 1.0 ~ 4.0 ≤3% 200 - - -
Q14 4線式 3.0 ~ 8.0 ≤3% 140 - - -
Q20 4線式 4.0 ~ 11.0 ≤3% 110 - - -
Q80 4線式 10.0 ~ 50.0 ≤5% 30 - - -
角柱型 CK40 4線式 4.0 ~ 11.0 ≤3% 110 5.0 ~ 25.0 ≤3% 30
CP40 4線式 4.0 ~ 11.0 ≤3% 110 5.0 ~ 25.0 ≤3% 30
リング Q20 3線式 内径20.1mm ≤3% 80 - - -

※測定範囲は鉄に対する値を示します。他の金属の場合は変動します。

フライヤー

▲非接触式変位センサ 目次に戻る



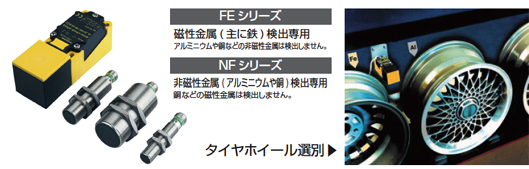

近接センサ 目次

1.IO-Link
2.オールメタル_Factor-1
3.洗浄工程対応近接センサ_IP69K対応
4.高温対応用
5.長距離検出
6.アナログ出力
7.カーボンファイバー検出用

IO-Link

■ 様々な機能を搭載したスマート近接センサ

1台で様々なアプリケーションに対応

IO-Link通信を使用し、センサの検出モード、検出距離や温度警報など各種パラメータを変更することが可能。検出距離の多段階モニターや温度警報機能などは予兆保全をサポート。ローテーショナルスピードモニター機能や入力パルス数変換機能などは回転体のモニターをPLCなどの集中制御から分散制御へ、システムのモジュール化をサポート。
SIOモード時には、汎用デジタル2出力型近接センサ(NPN/PNP, NO/NC出力 x 2)として使用可能。使用前に設定用IO-Linkマスタで、検出距離を2点設定(2スイッチングポイントモード)し、汎用デジタル入力カード2点に接続すれば1台のセンサで、2つの検出距離を検出可能。予兆保全やセンサの台数削減など様々な用途に対応。

用途に合わせた検出距離モード

3つの検出モードが設定可能

  • 1スイッチングポイントモード
    検出距離を1点設定します。設定可能な距離は定格検出距離 x 20%単位。
  • 2スイッチングポイントモード
    検出距離を2点設定します。設定可能な距離は定格検出距離 x 20%単位。
  • 多段階検出モード
    検出体との距離を常時 5段階でモニタ。

回転体検出用モード

回転体検出用に検出モードを2つご用意。

  • ローテーショナルスピードモニターモード
    検出周波数を上下限2点設定し、設定範囲内または設定範囲外をプロセスデータ内で出力。アサイクリック通信を使用して、回転速度(rpm)も確認可能
  • 入力パルス数変換機能
    1~128までの任意の検出カウントで、出力パルスを1回出力します。出力パルスの時間幅の設定は、0ms, 1ms, 10ms, 100msに設定可能。
    *0msの場合は、金属検出している実際の時間幅となります。

動作周囲温度モニタ

温度センサを内蔵。設定された温度範囲外になると、警報として出力することが可能です。工場出荷時には、下限-25℃~上限+70℃に設定され、上下限を超えると出力します。温度の上下限は任意に設定可能です。
*温度センサはセンサ内部に搭載しているため、精度が高い温度モニターや検出体などの対象物の温度測定用としては使用できません。

オンディレ・オフディレ機能

オンディレ・オフディレの設定が可能です。設定可能な時間は、0~60秒です。不用意な検出やチャタリングを無効化する場合に使用します。オンディレ・オフディレ機能が使用可能な検出距離モードは、1スイッチングポイントモードです。

汎用デジタル 2出力型近接センサとしても使用可能

IO-Link通信の他に、デジタル2出力型近接センサとしても使用可能です。設定時にはIO-Link通信が必要ですが、2つのトランジスタ出力にそれぞれ検出距離の設定が可能です。距離検出用に1点、温度警報用の1点という設定もでき様々な用途に対応。

  • 選択可能な出力タイプ:PNP or NPN, NO or NC
  • 設定可能な出力モード
    出力1(コネクタピン 4):検出距離の設定、回転体検出モード
    出力2(コネクタピン 2):検出距離の設定 or 温度警報

製品管理(Specific Application Tag)

IO-Linkデバイスには、識別用に32バイトまで任意のテキスト文字列を書きこむことが可能です。IO-Linkデバイス毎が個別のデータを保持することで、製品の運用管理が容易になり、効率的なメンテナンスをサポートします。

■IO-Link対応高機能近接センサ スタンダードタイプ

  • 鉄・非鉄金属を等距離検出可能な電磁誘導型近接センサ(Factor-1機能)
  • IO-Link Ver. 1.1、COM 2対応
  • 検出距離の調整や回転速度(rpm)測定など多くの機能を搭載
  • パラメータを設定後、汎用型入力機器に接続し、多機能近接センサとしても使用可
  • 保護構造:IP67 / IP68

■製品

形状 設置条件 サイズ 検出距離 接続 製品型番
円柱型 シールド M12 6 mm M12コネクタ Bi6U-M12-IOL6X2-H1141
M18 10 mm M12コネクタ Bi10U-M18-IOL6X2-H1141
M30 20 mm M12コネクタ Bi20U-M30-IOL6X2-H1141
角型 非シールド □40 50 mm M12コネクタ Ni50U-CK40-IOL6X2-H1141

カタログ

▲近接センサ 目次に戻る

オールメタル Factor-1

第3世代 Factor-1近接センサ

Factor-1 技術を進化させ、検出距離の延長、センサのコンパクト化を実現。高い耐ノイズ性や高速応答性なども兼ね備え、金属に完全埋め込みが可能な近接センサは、数多くのアプリケーションでお客様の生産性向上をサポートします。

<鉄・非鉄金属の定格検出距離>
シールドタイプ

  • サイズ M12 : 6 mm
  • サイズ M18 :10 mm
  • サイズ M30 :20 mm

非シールドタイプ

  • サイズ □ 40 :50 mm

Factor-1 近接センサ

磁性金属(鉄)と非磁性金属(ステンレスやアルミ、真鍮など)を同じ距離で検出するFactor-1対応近接センサです。
検出する金属の材質によって検出距離が異なる一般的な近接センサでは、ステンレスやアルミの検出距離は大幅に短くなるため、検出体の材質ごとにセンサの機種や本体サイズを検討する必要がありましたが、Factor-1対応近接センサは金属の材質に関わらず、同じ距離で検出が可能になり、設計工数の削減、機種の統合が可能です

新設計により小型化を実現

内部回路を一新し小型化に成功。
M8~M18サイズの短胴化とO4・M5サイズを追加ラインナップ。O4・M5サイズは、チャック部の開閉確認や精度が必要な位置決めに使用されますが、今まで難しかったアルミやステンレスなど非鉄金属のパーツも長距離かつ安定検出が可能。

高い効率性を提案

センサの機種数と在庫点数の削減や設計時の工数削減などトータルコストダウンを提案します。

シールド特性

設置する金属材質に関わらず埋め込み設置が可能。完全埋め込み対応型で長距離検出を実現。

卓越したEMC 特性

交流磁界と直流磁界に関わらず高いEMC特性を発揮。

溶接工程

設置過酷な溶接工程で安定した検出が可能。

■直流3線式 NO出力 本体サイズ M8・M12・M18スタンダードタイプ

  • 鉄・非鉄金属を等距離検出
  • 直流3線式 PNP 又はNPN NO出力
  • 本体サイズ:円柱型 M8、M12、M18
  • 高い耐電磁ノイズ性
  • 電源電圧:DC 24 V(DC 10~30 V)
  • 保護構造:IP67 / IP68

■製品

設置 サイズ 検出距離 接続 制御出力
NPN, NO 型番 PNP, NO 型番

埋込

M8 3 mm ケーブル 2m Bi3U-EM08-AN6X Bi3U-EM08-AP6X
M12コネクタ Bi3U-EM08-AN6X-H1341 Bi3U-EM08-AP6X-H1341
M8コネクタ Bi3U-EM08-AN6X-V1131 Bi3U-EM08-AP6X-V1131
M12 6 mm ケーブル 2m Bi6U-M12-AN6X Bi6U-M12-AP6X
M12コネクタ Bi6U-M12-AN6X-H1141 Bi6U-M12-AP6X-H1141
M18 10 mm ケーブル 2m Bi10U-M18-AN6X Bi10U-M18-AP6X
M12コネクタ Bi10U-M18-AN6X-H1141 Bi10U-M18-AP6X-H1141

カタログ

▲近接センサ 目次に戻る

洗浄工程対応近接センサ_IP69K対応

■洗浄工程対応近接センサ 製品概要と特長

食品・飲料工場の洗浄工程に対応

ハウジング部にステンレス316L、検出面に液晶ポリマ ベクトラを採用し、高い耐化学・薬品性を実現。IP68 / IP69K対応したハウジング構造は高温高圧洗浄工程に対応。
対応温度範囲は-40~+100℃なので多くのアプリケーションエリアに使用可能。
米国食品医薬品局(FDA)の規定に準拠し北米向け食品加工機械にも搭載が可能。

Factor-1 近接センサ

磁性金属(鉄)と非磁性金属(ステンレスやアルミ、真鍮など)を同じ距離で検出するFactor-1対応近接センサです。
検出する金属の材質によって検出距離が異なる一般的な近接センサでは、ステンレスやアルミの検出距離は大幅に短くなるため、検出体の材質ごとにセンサの機種や本体サイズを検討する必要がありましたが、Factor-1対応近接センサは金属の材質に関わらず、同じ距離で検出が可能になり、設計工数の削減、機種の統合が可能です。

卓越したEMC特性

交流磁界と直流磁界に関わらず高いEMC特性を発揮。

高い効率性を提案

センサの機種数と在庫点数の削減や設計時の工数削減などトータルコストダウンを提案します。

■直流3線式 NO出力
本体サイズ 円柱型 M12・M18・M30

  • 酸性・アルカリ性洗浄剤に対する耐性と高温高圧洗浄に耐えられる強化ハウジングを装備
  • 洗浄工程試験に関するEcolab社の第3者認証取得
  • 鉄・非鉄金属を等距離検出
  • 対応温度範囲:-40~+100℃
  • 直流3線式 PNP 又はNPN NO出力
  • 保護構造:IP67 / IP68 / IP69K

■製品

設置 本体
サイズ
検出
距離
接続 制御出力
NPN, NO 型番 PNP, NO 型番

シールド形

M12 4 mm ケーブル 2m Bi4U-EM12WD-AN6X Bi4U-EM12WD-AP6X
M12コネクタ Bi4U-EM12WD-AN6X-H1141 Bi4U-EM12WD-AP6X-H1141
M18 8 mm ケーブル 2m Bi8U-EM18WD-AN6X Bi8U-EM18WD-AP6X
M12コネクタ Bi8U-EM18WD-AN6X-H1141 Bi8U-EM18WD-AP6X-H1141
M30 15 mm ケーブル 2m Bi15U-EM30WD-AN6X Bi15U-EM30WD-AP6X
M12コネクタ Bi15U-EM30WD-AN6X-H1141 Bi15U-EM30WD-AP6X-H1141

非シールド形

M12 10 mm ケーブル 2m - Ni10U-EM12WD-AP6X
M12コネクタ Ni10U-EM12WD-AN6X-H1141 Ni10U-EM12WD-AP6X-H1141
M18 15 mm ケーブル 2m Ni15U-EM18WD-AN6X Ni15U-EM18WD-AP6X
M12コネクタ Ni15U-EM18WD-AN6X-H1141 Ni15U-EM18WD-AP6X-H1141
M30 30 mm ケーブル 2m Ni30U-EM30WD-AN6X Ni30U-EM30WD-AP6X
M12コネクタ Ni30U-EM30WD-AN6X-H1141 Ni30U-EM30WD-AP6X-H1141

カタログ

▲近接センサ 目次に戻る

高温対応用

高温対応型近接センサ(120℃、160℃対応型)-高温・洗浄工程に最適な近接センサ

120℃または160℃までの高温に対し、アンプ内蔵型で安定動作する近接センサです。

特長
  • 高温環境での設置が可能
  • 120℃または160℃までの高温に対し、アンプ内蔵型で安定動作
  • 一部製品は保護等級IP68/69Kのため、高温高圧洗浄の耐水性を確保
  • 高温対応でありながらIP67を確保
アプリケーション例
  • 熱処理後のワーク検知
  • 樹脂・ガラス成型機の位置決め
  • 鋳造・鍛造工程近傍での位置検出
  • 高温洗浄・薬剤洗浄ライン向け

■高温対応型近接センサ(250℃対応型)-高温環境下でも動作可能なアンプ分離タイプ

250℃までの高温環境下でも動作可能なアンプ分離タイプの近接センサです。

特長
  • 最高250℃までの高温度エリアで設置、検知が可能(ヘッド部のみ)
  • 検出距離は25mm、40mmの2機種
  • センサヘッド-アンプ間にアルミガード付ケーブル採用
アプリケーション例
  • 熱処理後のワーク検知
  • 熱間ミルのロール位置検出
  • 樹脂成形機の金型検知
  • 鋳造・鍛造工程近傍での使用

フライヤー

▲近接センサ 目次に戻る

長距離検出100mm検出

■長距離検出型近接センサ 製品概要と特長

  • 非シールド型100 mm検出近接センサ
  • 鉄、ステンレス、銅、アルミ、真鍮などを等距離検出可能なFactor-1 機能搭載
  • 制御出力:直流 NPNまたはPNP 4線式
  • 10 m ケーブルタイプは、端子台部を樹脂充填による高い耐環境性
  • 使用温度範囲:-30 ℃~85 ℃
  • 耐磁界性、耐ノイズ性を強化
  • 保護構造:IP68

高い耐ノイズ性能

大型モータや溶接システムなどが発生するノイズに影響を受け難い、二重高周波検知方法採用。

Factor-1機能

鉄、非鉄金属(アルミ、真鍮、ステンレス、銅など)を等距離距離検出。

高い保護構造

保護構造IP67(IEC)と下記の保護構造試験に対応。

  • 水深1mに7日間水没試験
  • 温度衝撃試験。
    -25℃⇔+70℃、各1時間10サイクル

プレダンピング機能

周囲金属を自動認識するプレダンピング機能を搭載。1方向の埋込設置時は、検出距離を70 mmに自動減衰。(2方向以上の埋込は動作不可)

■製品型番と仕様

検出距離 設置 型番 出力 接続
100 mm

非埋込

Ni100U-K90SR-VN4X2 直流4線式、NPN、NO/NC切替 端子台
Ni100U-K90SR-VN4X2-H1141 直流4線式、NPN、NO/NC切替 M12コネクタ
Ni100U-K90SR-VN4X2/S720 10M 直流4線式、NPN、NO/NC切替 10m ケーブル付
Ni100U-K90SR-VP4X2 直流4線式、NPN、NO/NC切替 端子台
Ni100U-K90SR-VP4X2-H1141 直流4線式、NPN、NO/NC切替 M12コネクタ

フライヤー

▲近接センサ 目次に戻る

アナログ出力

■円柱型、角柱型、Qパック型製品概要と特長

耐環境型変位センサ(アナログ出力仕様)は、非接触で金属の変位を測定する高精度なセンサです。

非接触式・高周波発信方式 ● 非接触式で金属の変位を測定
● 汚れや外乱光等の設置環境の影響が少ない
● 光軸合わせ不要
● 保護等級:IP67
高い測定精度 ● 直線性:3%(長距離型:5%)
● 繰り返し制度:1%
豊富なハウジング形状 ● 円柱型、Qパック、角柱型、リング(貫通型)をラインナップ

■アプリケーション例

アプリケーション例 ● ワーク位置の高精度位置検知
● 金属加工ラインでのインライン検査
● モータ回転軸の偏心測定
● 振動の振幅・周波数の測定
● 刃先の摩耗検知
● 大きさの異なるワークの位置検出

■製品型番と仕様

ハウジングタイプ サイズ 接続 シールド型 型番
測定範囲
(mm)
直線性
(対最終値)
応答周波数
(Hz)
測定範囲
(mm)
直線性
(対最終値)
応答周波数
(Hz)
円柱型 O4 4線式 0.1~1.5 非直線 200
M5 4線式 0.1~1.5 非直線 200
O6.5 3線式 0.25~1.25 ≤3% 200
M8 3線式 0.25~1.25 ≤3% 200
M12 4線式 1.0~2.5 ≤3% 200 0.5~4.0 ≤3% 100
4線式 0.5~3.0 ≤5% 200
M18 4線式 2.0~4.0 ≤3% 200 1.0~5.0 ≤3% 100
4線式 0.5~3.0 ≤5% 200 1.0~7.0 ≤5% 100
M30 4線式 3.0~8.0 ≤3% 140 2.0~10.0 ≤3% 60
4線式 2.0~10.0 ≤5% 140
Qパック Q08 4線式 1.0~4.0 ≤3% 200
Q14 4線式 3.0~8.0 ≤3% 140
Q20 4線式 4.0~11.0 ≤3% 110
Q80 4線式 10.0~50.0 ≤5% 30
角柱型 CK40 4線式 4.0~11.0 ≤3% 110 5.0~25.0 ≤3% 30
CP40 4線式 4.0~11.0 ≤3% 110 5.0~25.0 ≤3% 30
リング Q20 3線式 内径20.1mm ≤3% 80

※測定範囲は鉄に対する値を示します。他の金属の場合は変動します。

フライヤー

▲近接センサ 目次に戻る

カーボンファイバー検出用

磁誘導型近接センサよりカーボンファイバーを長距離 検出し、光学式センサや静電容量式センサより優れた耐環境性は信頼性の高い検出を実現します。

  • 3つのセンサタイプをご用意
    ・円柱型 :参考検出距離 7mm
    ・フラット型 :参考検出距離 20mm
    ・角型 :参考検出距離 40mm
  • 電源電圧:DC 10 ~ 30 V
  • 制御出力:PNP x 2(NO/NC)
  • 温度範囲:0 ~ +100 ℃
  • 保護構造:IP68

磁誘導型近接センサよりカーボンファイバーを長距離 検出し、光学式センサや静電容量式センサより優れた耐環境性は信頼性の高い検出を実現します。

  • 3つのセンサタイプをご用意
    ・円柱型 :参考検出距離 7mm
    ・フラット型 :参考検出距離 20mm
    ・角型 :参考検出距離 40mm
  • 電源電圧:DC 10 ~ 30 V
  • 制御出力:PNP x 2(NO/NC)
  • 温度範囲:0 ~ +100 ℃
  • 保護構造:IP68

■製品型番と仕様

円柱型 M18 x 1、全長 52 mm
製品型番:BI7C-EM18-VP6X-H1141
参考検出距離:7 mm
フラット型 71.3 x 64 x 20 mm
製品型番:BI20C-QR20-VP6X2-H1141
参考検出距離:20 mm
角型 40 x 40 mm、
全長 65 mm
製品型番:NI40C-CK40-VP6X2-H1141
参考検出距離:40 mm

■定格・仕様

本体サイズ 円柱型 M18 x 1、全長 52 mm フラット型 71.3 x 64 x 20 mm 角型 40 x 40 mm、全長 65 mm
製品型番 BI7C-EM18-VP6X-H1141 BI20C-QR20-VP6X2-H1141 NI40C-CK40-VP6X2-H1141
センサタイプ シールド シールド 非シールド
材質 本体:金属、ステンレス AISI 304
検出面:樹脂、LCP、黒色
本体:樹脂、Ultem、黒色
検出面:樹脂、Ultem、黒色
本体:樹脂、PBT-GF20-V0、黒色
検出面:樹脂、PA12-GF30、黄色
参考検出距離 7 mm 20 mm 40 mm
基準検出物体サイズ 21 x 21 x 1 mm 60 x 60 x 1 mm 120 x 120 x 1 mm
応答周波数 1.5 kHz 250 Hz 250 Hz
繰り返し精度 2 % F.S.以下
温度ドリフト ± 10 %以下
ヒステリシス 3~15 %
制御出力 DC 4線式、PNP x 2、NO/NC、開閉電流 3~100 mA、残留電流 0.1 mA 以下、電圧降下 1.8 V 以下
定格絶縁電圧 0.5 kV
保護回路 短絡保護、断線保護、逆接保護
電源電圧 DC 10~30 V、リップル 10 %以内
消費電流 20 mA 以下
電気的接続 M12オスコネクタ 4ピン
保護構造 IEC IP68
耐振動性 10~55 Hz(1 mm)
耐衝撃性 30 g(11 ms)
動作温度範囲 0~100 ℃
LED表示 動作表示用黄色 動作表示用黄色、電源表示用緑色 動作表示用黄色、電源表示用緑色
同梱品 ロックナット M18サイズ 2個 樹脂製固定ブラケット BS4-CK40
締め付けトルク 25 Nm
MTTF 874 年、SN 29500(99年度版)40 ℃

※参考検出距離:検出距離は炭素繊維強化プラスチックの組成によって異なります。ご検討の際にはテスト機貸出しをご依頼ください。

カタログ

▲近接センサ 目次に戻る

静電容量センサ 目次

1.液面検出タイプ
2.静電容量型近接センサ/その他

液面検出タイプ

液面検出タイプ 製品概要

  • 厚さ5.5mmで省スペース設置が可能
  • ケーブルタイを使い幅広いチューブ径に対応
  • パイプ、液体の色に影響されずパイプ内の液体の有無を検出可能
  • 保護等級IP67対応

■製品ラインナップ

ポテンショメーター 検出距離 出力仕様 電源電圧 接続方法 型番
10 mm 直流3線式、PNP、NO DC
10~30V
PUR2m
ケーブル付
BC10-QF5,5-AP6X2
直流3線式、NPN、NO BC10-QF5,5-AN6X2
5 mm 直流3線式、PNP、NO BC5-QF5,5-AP6X2/S250
10 mm BC10-QF5,5-AP6X2/S250


液面検出

粉末の検出

木材の検出

フライヤー

▲静電容量センサ 目次に戻る

静電容量型近接センサ/その他

■製品概要(IO-Link対応)

  • 液体や粉体、木材などを検出可能な静電容量型近接センサ
  • 検出体の有る無しをそれぞれティーチングさせることで安定検出を実現
  • ティーチング方法
    ・本体搭載のティーチングボタン
    ・ティーチアダプタまたは配線による短絡
  • 耐ノイズ性が大幅に向上
  • NO/NC出力の切換えが可能
  • 使用温度範囲:-20~70℃
  • 保護構造:IP67

■アプリケーション事例

容器内の液体の充填をレベル検知

包装された錠剤の有無検出

瓶内の液体の有無検出

容器の液体の有無検出

高温または低温(-20~70℃)環境下における
液体の有無検出

箱内の内容物有無検出

搬送ラインの透明瓶の検出

カタログ/フライヤー

▲静電容量センサ 目次に戻る



超音波センサ 目次

1.検出距離 2~10cm
2.検出距離 2.5~40cm
3.検出距離 5~50cm
4.検出距離 15~100cm
5.検出距離 15~130cm
6.検出距離 5~200cm
7.検出距離 30~300cm
8.検出距離 60~600cm

検出距離 2~10cm

■概要

特長

  • 円柱型M8, 全長70 mm
  • 検出距離範囲:20~100 mm
  • 制御出力
  • スイッチング周波数:20 Hz
    ・デジタル出力(PNPまたはNPN)
    ・IO-Link
  • 保護構造:IP67
  • 動作温度:0~+50 ℃

カタログ

▲超音波センサ 目次に戻る

検出距離 2.5~40cm

■概要

特長

  • 材質や色に関わらず個体や液体の検出が可能
  • 制御出力:デジタルPNP x 1 出力
  • 検出距離2.5 cm ~40 cm
  • 全長63mm と省スペース設計
  • ティーチング機能を使用し検出距離調整が可能
  • 温度補正機能あり
  • 電源電圧: DC 15~30 V
  • 保護構造: IP67

カタログ

▲超音波センサ 目次に戻る

検出距離 5~50cm

■概要

  • 測定距離範囲:50 ~ 500 mm
  • ティーチング機能搭載し、測定上限距離やスイッチングポイントの設定が可能。
  • 分解能 :0.2 mm
  • 制御出力 :スイッチング出力、アナログ出力
  • 本体サイズ :円柱型 M18 x 1
  • 接続方法 :M12コネクタ、2 mケーブル
  • 保護構造 :IP67

カタログ

▲超音波センサ 目次に戻る

検出距離 15~100cm

■概要

特長

  • 材質や色に関わらず個体や液体の検出が可能
  • 制御出力:デジタルPNP x 1 出力
  • 検出距離 15 cm ~ 100 cm
  • 全長63mm と省スペース設計
  • ティーチング機能を使用し検出距離調整が可能
  • 温度補正機能あり
  • 電源電圧: DC 15 ~ 30 V
  • 保護構造: IP67

▲超音波センサ 目次に戻る

検出距離 15~130cm

■概要

  • 樹脂フィルムやガラス、液体などの非金属の検出に最適
  • 検出距離範囲: 15 ~ 130 cm (設定変更可能)
  • 分解能1 mm
  • 超音波指向性:16°
  • 保護構造: IP67
  • 動作温度: -25 ~ +70℃
  • 制御出力
    -スイッチング出力x2
    -スイッチング出力x1+ アナログ出力x1
    -IO-Link/スイッチング出力x1+ アナログ/スイッチング出力x1

▲超音波センサ 目次に戻る

検出距離 5~200cm

■概要

  • 樹脂フィルムやガラス、液体などの非金属の検出に最適
  • 超音波指向性: 60°
  • 検出距離範囲: 5 ~ 200 cm (設定変更可能)
  • 保護構造: IP40
  • 動作温度: 0 ~ +70℃
  • 制御出力
    -スイッチング出力x2
    -スイッチンゲ出力x1+ アナログ出力x1

▲超音波センサ 目次に戻る

検出距離 30~300cm

■概要

  • 樹脂フィルムやガラス、液体などの非金属の検出に最適
  • 検出距離範囲: 30 ~ 300 cm (設定変更可能)
  • 分解能1 mm
  • 超音波指向性: 15°
  • 保護構造: IP67
  • 動作温度: -25 ~ +70℃
  • 制御出力
    -スイッチング出力x2
    -スイッチンゲ出力x1+ アナログ出力x1
    IO-Link/スイッチング出力x1+ アナログ/スイッチング出力x1

▲超音波センサ 目次に戻る

検出距離 60~600cm

■概要

  • 樹脂フィルムやガラス、液体などの非金属の検出に最適
  • 超音波指向性: 15°
  • 検出距離範囲: 60 ~ 600 cm (設定変更可能)
  • 保護構造: IP67
  • 動作温度: -25 ~ +50℃
  • 制御出力
    -スイッチング出力x2
    -スイッチンゲ出力x1+ アナログ出力x1
    IO-Link/スイッチング出力x1+ アナログ/スイッチング出力x1

■アプリケーション例

ガラスなどの透明体の有無検出

ゴムやフィルムなどの距離検出

液面のレベル検出

土砂などのレベル検出(マルチプレクス機能使用)

▲超音波センサ 目次に戻る

液体用プロセスセンサ 目次

1.フローセンサ
2.圧力センサ
3.温度センサ

総合カタログ

フローセンサ

■製品概要

熱量測定式挿入型フローセンサのセンシング部には可動部がなく、流体脈動や流体に含まれる不純物による物理的な故障はありません。環境が厳しい工場生産現場で、ダウンタイムを最小限に抑え、信頼性の高い測定データと再現性を提供します。
熱量測定センサは、流体と流速と温度の監視が必要な下記の用途に最適です。
●給水ポンプの空転防止
●溶接機の冷却水循環の流速と温度監視
●回転ドラム式洗浄機の給水監視
型式:FS100 型式:FP100
フローセンサプローブとフローコントローラが一体になったコンパクトフローセンサ。流速を常時LEDバーディスプレイで表示。視認性の高い2色LEDで動作状況の確認が用意。操作部はタッチパッド式を採用し、振動や衝撃に壊れやすい押しボタンなどの機構部品を排除。 フローセンサプローブ(型式:FP100)とフローコントローラ(型式:IM-FM)が分離したリモートフローセンサシステム。センサが見えない場所や操作しづらい場所に設置されてもコントローラ側で動作確認やパラメータ設定が可能。

■特徴

温度測定
熱量測定式フローセンサは流速の測定に加え、流体温度の常時測定が可能です。流速センサを1つにまとめた型式FS100/FP100はコストパフォーマンスの高いスマートセンサです。
双方向デジタル通信
アナログ出力やスイッチング出力では取得できなかった詳細な測定値や診断情報をIO-Linkデバイスデータを活用し機器の管理をデジタル化。資産管理の構築化をサポート。
クイックティーチ
クイックティーチ機能は、実際の流速を検出させながら、3ステップで出力ポイントをセットするシンプルな設定方法です。オプション機能でスイッチングポイントを実際の流速より10%早くまたは遅く設定することも可能です。
デルタ フロー モニタリング
センサ起動時や流速の変化が大きい時に出力設定を実施すると誤動作が発生する可能性があります。型式FS100/FP100には測定が不安な状態でも補正された値で設定が可能。誤動作を最小限に抑えます。
自動検出(PNP/NPN)
型式FS100のスイッチング出力回路は接続された入力チャネルの信号ポイント(PNPまたはNPN)自動検出。スイッチング出力タイプの選択作業が不要になり、設定ミスの削減や作業時間の短縮をサポートします。
容易な設置と方向調整
測定流速範囲が3~300cm/sの場合、プローブ部の向きに制限はなく配管部へ設置が可能。配管設置後もセンサハウジング部は340ど回転させることができるのでディスプレイ部や配線ケーブルの引き出し方向や調整も可能です。

カタログ

▲液体用プロセスセンサ 目次に戻る

圧力センサ

■製品概要

指をスライドさせて操作するタッチパッド方式を採用。機械要素を最小限に抑え、高い耐環境性を実現。革新的な機能を搭載した次世代型圧力センサ。
  • 測定流体:液体または気体
  • 感圧部材質:ステンレス
  • 測定レンジ : ゲージ圧 最大 60MPa
  • 制御出力 :スイッチング出力
    アナログ出力(アナログ電流、アナログ電圧)
    IO-Link Ver. 1.1(COM 2)
  • 温度範囲 :-30~+80 ℃
  • 保護構造 :IP67, IP69K
  • 海外規格 :CE, UL, RoHS

■特徴

静電容量式タッチパッド方式
圧力センサの設定操作は、操作部のタッチパッドを使用します。メカニカルスイッチなどの可動部がなく、振動や衝撃による機械的故障をなくし高い信頼性を提供します。
NPN/PNP出力 自動選択
圧力センサのスイッチング出力は、接続された入力チャネルタイプに応じでNPNまたはPNPを自動選択します。この自動選択機能は、設定にかかる作業時間の短縮や設定ミスの防止など設定に関わる工数を大幅に削減します。
マルチカラーディスプレイ
圧力センサの表示は緑色と赤色を選択が可能です。設定によってスイッチング出力状態に連動させ、表示色をそれぞれ選択することも可能です。
アナログ信号自動検出
圧力センサのアナログ出力は、接続されたアナログ入力チャネルタイプがアナログ電流入力かアナログ電圧入力かを検出し適切な出力タイプを自動選択します。設定時間の短縮や設定ミスの防止をサポートします。
信頼性をサポートする堅牢性
モータ周辺や特装車など激しい衝撃や振動が耐えない場所で使?可能な堅牢性を実現。保護構造IP67, IP69Kに対応。部品点数の削減や操作部からメカニカルスイッチを排除など故障原因の最小化させた高信頼性圧力センサ。
可変データマッピング
IO-Linkプロセスデータのマッピングを変更することが可能です。既存システムの圧力センサを置き換える際、他機種または他メーカのIO-Linkデータマッピングと同じデータマッピングを構築可能。機種変更による工数負荷の軽減をサポートします。

カタログ

▲液体用プロセスセンサ 目次に戻る

温度センサ

■製品概要

指をスライドさせて操作するタッチパッド方式を採用。機構部品や接点部をもたないので高い信頼を実現。累積稼働時間や累積スイッチング回数などのメンテナンス情報を提供し、効率的な保全計画サポート。測定状態が見やすい2色(緑/赤)ディスプレイ搭載。
  • 測定流体:気体。液体
  • 測定精度レンジ
    :一体型-50~+150℃
    :分離型-200~+1100℃
  • 繰返精度:±0.1 K
  • 制御出力
    :IO-Link Ver.1.0
    :SIOモード対応
    :アナログ出力
  • 保護構造: IP67,IP69K

■特徴

静電容量式タッチパッド方式
温度センサの設定操作は、操作部のタッチパッドを使用します。メカニカルスイッチなどの可動部がなく、振動や衝撃による機械的故障をなくし高い信頼性を提供します。
温度プローブ 自動検出機能
接続する温度プローブがPt100、Pt1000または熱電対などのセンサタイプや2/3/4線など配線数を設定することなく使用でき、冷接点温度補償回路も自動で設定されます。設定にかかる作業時間の短縮や設定ミスの防止など設定に関わる工数を大幅に削減します。
マルチカラーディスプレイ
温度センサの表示は緑色と赤色を選択が可能です。設定によってスイッチング出力状態に連動させ、表示色をそれぞれ選択することも可能です。
アナログ信号自動検出
出力されたアナログ入力チャネルタイプがアナログ電流入力かアナログ電圧入力かを検出し適切な出力タイプを自動選択します。設定時間の短縮や設定ミスの防止をサポートします。
信頼性をサポートする堅牢性
モータ周辺や特装車など激しい衝撃や振動が耐えない場所で可能な堅牢性を実現。保護構造IP67, IP69Kに対応。部品点数の削減や操作部からメカニカルスイッチを排除など故障原因の最小化させた高信頼性圧力センサ。
可変データマッピング
IO-Linkプロセスデータのマッピングを変更することが可能です。既存システムの温度センサを置き換える際、他機種または他メーカのIO-Linkデータマッピングと同じデータマッピングを構築可能。機種変更による工数負荷の軽減をサポートします。

▲液体用プロセスセンサ 目次に戻る
