国際安全規格の体系

「隔離の原則」と「停止の原則」

安全を確保するには

危険なエリアと安全なエリアをガードで区分けし、人が危険なエリアに侵入する際には、入り口に安全確認型の機器を設置し、危険源を停止させる。

インターロック装置に関する国際安全規格・ISO14119:2024

ISO14119の改定

2024年9月にISO14119:2013「機械の安全性-ガードに関連するインターロック装置-設計と選択の原則」が改定され、ISO14119:2024として最新版が発行されました。この規格は、機械の安全性とインターロック装置に関わる多くのメーカー、機械メーカー、エンドユーザーにとって重要な規格となります。

ISO 14119の概要 - 規格の対象

この規格は、エネルギー源に拘わらず、ガードにおけるインターロック装置の設計と選択の原則を規定したもので、合理的に予見可能な方法により、インターロック装置の破損を最小源に抑えるための方策を規定しています。

この規格は、以下の項目について規定しています

ガードに関連するインターロック装置の種類とその作動原理
ガードロックの有無にかかわらず、インターロック装置の設計および設置に関する要求事項
インターロック装置選択の原則
インターロック装置の無効化を最小限に抑える方策
制御システムへの統合要件

規格で規定されている5種類のインターロック装置（タイプ1～5）の中から、どの装置が適切で選択すべきかは、リスクアセスメントによって決定されます。

ISO 14119:2024の追加・変更点

ISO14119:2024では、いくつかの用語や表、名称が変更されています。以下に特に重要な項目を紹介します。

１）フォールトマスキングの基準が附属書 J に統合されました。
今回、フォールトマスキングシナリオの詳細が含まれるようになり、最大診断範囲（DC）値の推定に関するガイダンスと、制御システムの安全関連部分（SRP/CS）の設計ガイダンスが提供されています。
※ISO/TR 24119:2015では「機械の安全性-潜在的な自由接点を持つ保護装置に関連するインターロック装置のフォールトマスキングのためのシリアルリンクの評価」でカバーされています。
２）これまでISO/TS 19837:2018「機械の安全性-トラップキーキーインターロック装置-設計及び選定の原則」の対象であったトラップキーインターロック装置が附属書Kに統合され、新たにタイプ5としてインターロック装置に分類されました。
従来の4タイプから5タイプに拡大し、機械式トラップキーインターロック装置として重要視されています。

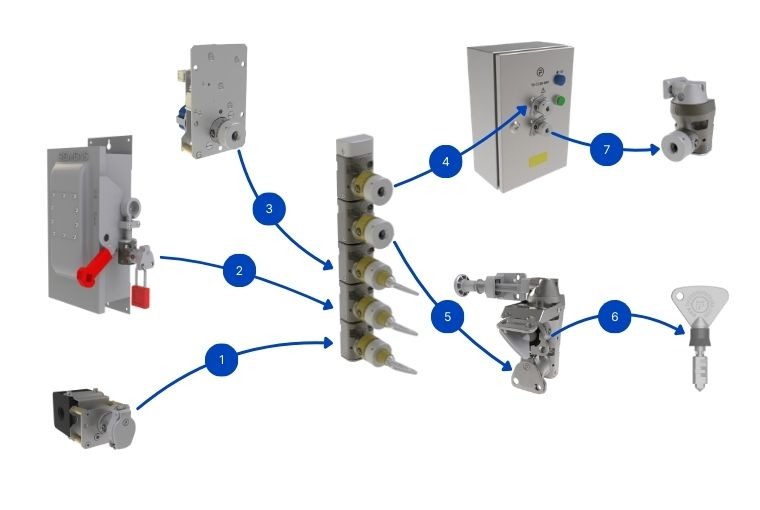

３）トラップキーインターロックは、あらかじめ決められた順序に沿ってキーを移動させることで、その手順を強制的に実行するものです。

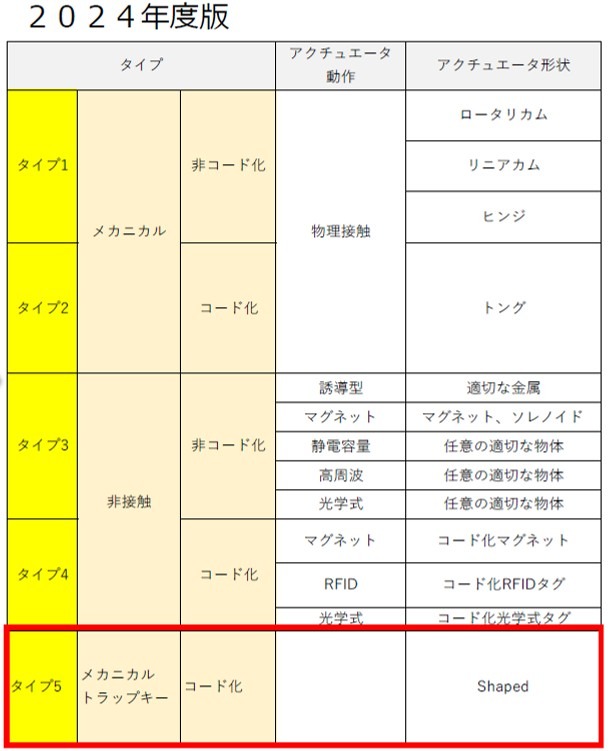

作動原理とアクチュエータタイプに基づくインターロック装置の新しい分類（タイプ5）は、規格の表2にまとめられています。（詳細はISO14119:2024を参照）
４）附属書Kに記載されているトラップキーに関する要件は、キーのコード化およびキーの重複に関連する問題に対処しています。
キーのコード化とは、2つ以上のインターロック装置が意図せず同一のキーを共有することを防ぐために行います。
また、キーを識別するために、インターロック本体とそれに対応するキーには、それぞれ明確なマークを付けるべきとされています。
５）新規格はISO/TR 24119:2015とISO/TS 19837:2018の主な要素を統合しています（この2つの規格は、現在どちらも有効です）。

Fortress社のISO14119への理解と対応

Fortress社は、インターロックソリューションにおいて、豊富な知見と経験を有しており、各業界やアプリケーションで求められる要件や、ISO 14119を始めとする安全規格に適合したトラップキーシステムを設計・提供しています。

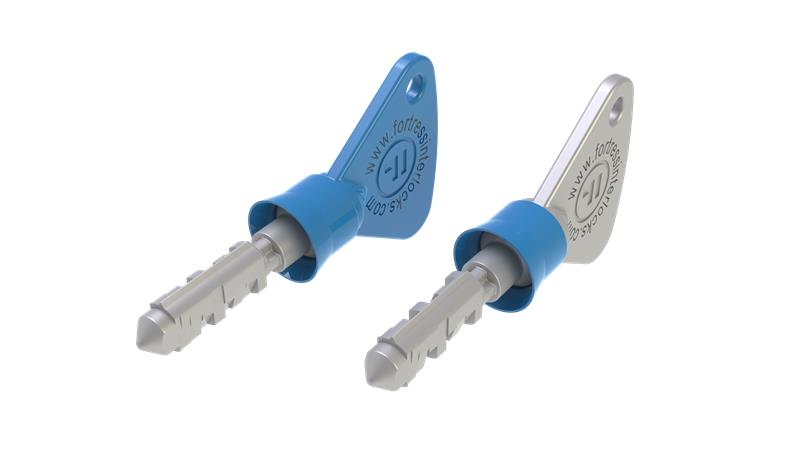

Fortress社のキーは、20万通り以上の「カット」の組み合わせがあり、重複のリスクを低減するために固有のシリアルナンバーで管理しています。各キーには、そのロックに合ったシリアルナンバーが割り当てられ、追加のパーソナライズとして、英数字・記号の刻印も可能です。
Fortress社は、キーのシリアルナンバーとそのキーが使用されている場所のデータベースを持ち、現場での意図しないキーの重複を防止しています。

堅牢な設計
キーのコード化
フェイルセーフ・デザイン
色のカスタム

詳細情報

詳細は以下資料よりご確認ください。

※以下資料は、会員専用コンテンツです。
会員専用コンテンツをダウンロードする場合は予め「メルマガ会員」に登録する必要がございます。

【参考】
Fortress Interlocks, "Recent Updates to the International Standard on Interlocking Devices" (出版日：2024年9月17日)
