産業用音響カメラ
エアリーク / 部分放電の見える化

産業用音響カメラ　紹介動画

※動画は旧製品（形：FLIR Si124）が使われておりますが、動画の中で紹介されている産業用音響カメラの特長は現製品と同じとなっております。

124個のマイクで少量の漏れも検出配管等のリークや部分放電から生じる超音波を検出

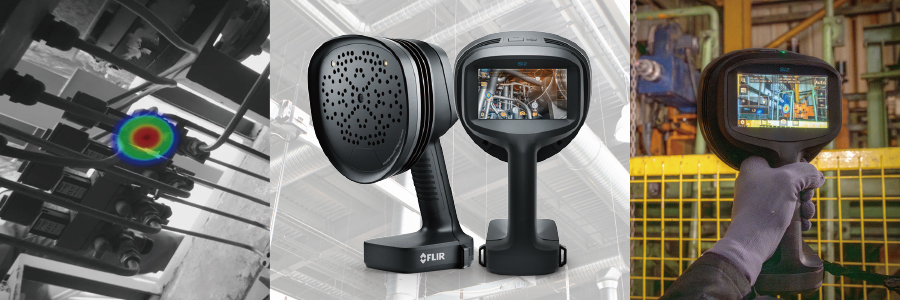

Teledyne FLIR LLC（テレダインフリアー社）製産業用音響カメラ(形：FLIR Si2) は、圧縮空気システムの漏れを検知できる、使いやすいハンディ型の音響カメラです。軽量で片手操作可能なこのカメラは、保守、製造、エンジニアリングのプロが、従来の方法よりも迅速に漏れを特定できるように設計されています。124個のマイクを搭載した産業用音響カメラ(形：FLIR Si2) は、騒音下でも、正確なエアーリーク音による漏れ箇所検知を行い、デジタルカメラの画像上にリアルタイムに合成して、音源を示します。FLIR の提供するクラウドサービスにより、産業用音響カメラ(形：FLIR Si2)で取得した画像は、自動でクラウドに保存が可能です。ユーザーは保存ファイルにアクセスして解析や分類を行えます。形：FLIR Si2 による定期的なメンテナンスを実施することで、設備の光熱費を削減し、コンプレッサーの更新周期を長くすることができます。

また新たな機能として、ベアリングの問題などの機械的故障も特定できるため、ダウンタイムを回避するための予防保守が容易になります。

製品特長

124 個の内蔵マイクと高解像度のロケーション画像により、騒音下でもリーク箇所を特定可能
軽量なハンディタイプで片手操作が可能
コンプレッサー、ホース、ジョイントからの漏れを迅速に検知
専用クラウドサービスを利用すればデータの保存、解析、レポート作成が容易
エネルギー単価を入力することにより年間損失額を計算
設備のメンテナンスやリプレースなどのコスト管理を最適化することも可能
操作が容易なため最小限のトレーニングで運用開始
検出性能を重視した設計により水素漏れの検出が可能(形：FLIR Si2-Pro/Si2-LD)
水素、ヘリウム、アンモニア、アルゴン、メタン、二酸化炭素の演算式を実装し、様々な気体のコスト、漏れ量計算が可能(形：FLIR Si2-Pro/Si2-LD)

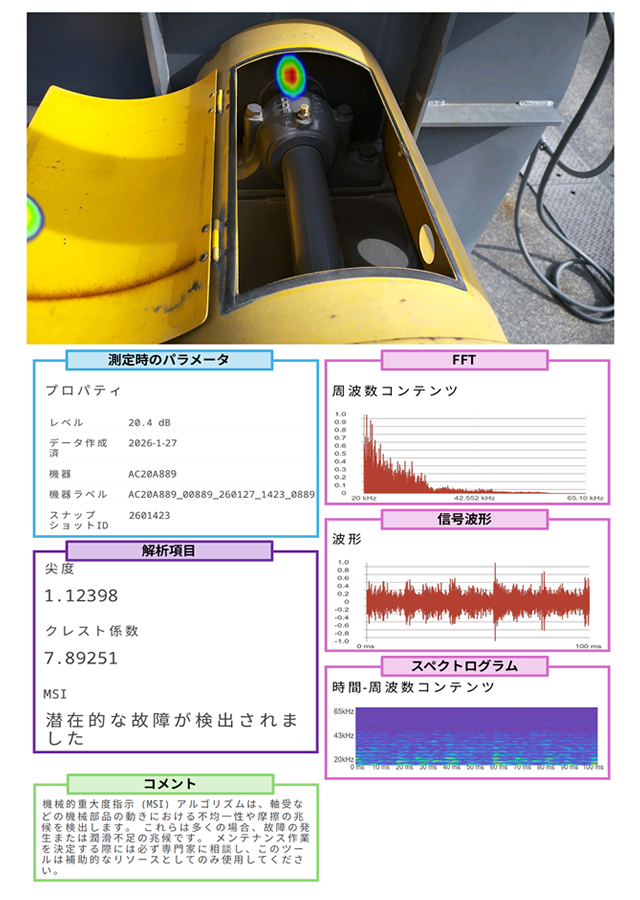

コンベアなどにおけるベアリングの機械的故障の検出が可能(形：FLIR Si2-Pro/Si2-LD)
暗所の作業に強い作業用LED搭載(形：FLIR Si2-Pro/Si2-LD)
部分放電を検出後、カメラ上でAIが重大度を評価(形：FLIR Si2-Pro)
鮮明なカラー画像で検査時間の短縮(形：FLIR Si2-Pro/Si2-LD)

マイクが多いほど検査結果が向上

AI がバックグラウンドノイズをフィルタリングし、ターゲットノイズを判別

独自のコスト計算機能で、光熱費削減をリアルタイムにみえる化

解析

テレダインフリアー社専用クラウド(無償)または、PC専用ソフトウェア(有償）にてデータ解析、報告書作成が可能です。

部分放電報告書

放電位置を表示
AIによる放電種別の自動判定
(沿面放電・浮遊放電・コロナ放電(負)・コロナ放電(正))
入力したパラメーターと音響データよりAIが深刻度を判定
推奨の保全対策を提示

エアリーク報告書

リーク検出位置を表示
年間損失額の算出
漏出量の算出

仕様

産業用音響カメラ(形FLIR Si2-Pro/Si2-LD/Si124LD Plus)の仕様を記載しております。

型式	エアーリーク＆部分放電 FLIR Si2-Pro	エアーリーク FLIR Si2-LD	エアーリーク FLIR Si124LD Plus
音響性能
マイク数	124個
感度	20kHz/-7dB、35kHZ/4dB、50kHz/10dB、 80kHz/36dB、100kHz/51dB		0db
検出距離	0.3～200m		0.3～130m
検出方式	自動
距離入力	自動/手動
フィルタ設定	自動/手動
機械学習	ノイズキャンセル機能 (部分放電、リークを表示）	ノイズキャンセル機能 (リークを表示)
機械診断 (Mech Mode)	振動解析(異常振動の検出機能)		FFT解析（ソフトウェア）
リーク検出
自動検出項目	漏出量、漏出位置、コスト
検出対象気体	圧縮エア（電気代換算時のコスト算出） H2、He、NH3、Ar、CH4、CO2(各ガス単価によるコスト算出)		圧縮エア（電気代換算時のコスト算出）
検出能力 (ℓ/毎分@距離)	0.0032@2.5m 0.0044@6.0m		0.011@3.0m 0.024@10m
部分放電検出
放電種別診断	コロナ浮遊、沿面	-	-
重大度評価	低～高	-	-
リコメンド	修繕タイミングの提言	-	-
インターフェース
デジタルカメラ	解像度：12MP、カラー		解像度：0.3MP、モノクロ
ディスプレイ	5インチ1280×720 タッチスクリーン		5インチ800×480 タッチスクリーン
フレームレート	動画25fps 音響画像30fps		動画70fps 音響画像30fps
ズーム	デジタル8倍		デジタル2倍
解析とレポート
オンライン	FLIRクラウドサービス ※1台/1アカウント(無償)
オフライン	FLIRサーマルスタジオ(デスクトップソフトウェア) ※PC2台/1アカウント(有償)
データ通信
転送	USBメモリステックまたは Wi-Fi2.4GHz/5GHz IEEEE802.11b/g/n/ac ワイヤレス LAN
保存	内蔵メモリ128GB 約3000枚/スナップショット外部メモリ 8GB(付属USB) 約350枚/スナップショット		内蔵メモリ32GB 約2000枚/スナップショット外部メモリ 8GB(付属USB) 約500枚/スナップショット
形式	.nlz/jpg(静止画)、.nlz(動画)
電源
入力電圧	12VDC 　最大17VDC 3.3A		12VDC 　最大15VDC 2.5A
バッテリー	リチウムイオン充電式バッテリパック(RRC 2054): 14.4 VDC、3.45 Ah、49.68 Wh 稼働時間2.5h　充電2h		リチウムイオン充電式バッテリパック(RRC 2040): 10.8 VDC、3.35 Ah、36.2 Wh 稼働時間2.5h　充電2h
充電器	入力19～26VDC 2.8A、出力 7.4VDC 4.8A
環境
動作温度	動作：-10～50℃、保管：-20～50℃		動作：-10～50℃、保管：-20～70℃
動作湿度	0～90％推奨
本体
カメラ寸法	288×182×159mm		315×170×160mm
総重量	1.45kg		1.23kg
付属品	バッテリー(2個)/充電器/ネックストラップ /ハードケース/USBメモリステック
