トラップキー・インターロック
(Fortress Interlocks Ltd)

クリックすると該当箇所に移動します

インターロックブロッキングデバイス（形番：IBL）

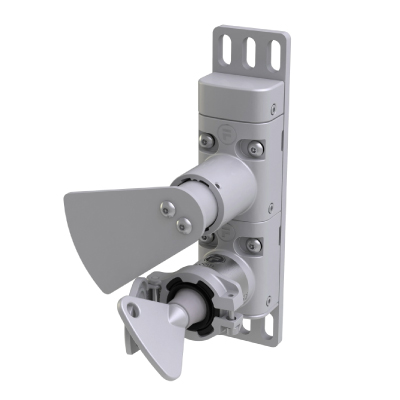

全身アクセスが必要な保護ガード内のアプリケーションにおいて、作業者が保護されたスペース内に閉じ込められるのを防ぐための追加のインターロックブロックデバイスです。インターロックブロックデバイス(型番：IBL)は、既存のインターロックと連動して、安全関連回路の予期しない起動、再起動を防ぎます。この製品は、ガードを開ける前に、安全キーを強制的に取り外さなければアクセスできず、作業中は安全キーが戻されるまでガードが完全に閉じるのを防ぎます。そのため安全キーをエリア内の作業者が持っている間は、インターロックはマシンの起動、再起動を許可しないようになります。作業者が複数人の場合、背面のブロッカープレートに南京錠をかけることにより、ガード内に入る各個人が作業中の安全を確保します。

動画 ： インターロックブロッキングデバイス

機械の安全を確保する革新的なプラットフォームtGard

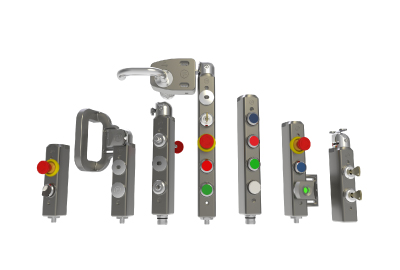

フォートレス・インターロックス社のtGardは、危険が伴う機械設備へ安全に出入りできるよう確保する最先端の革新的なシステムです。コンパクトな金属製の本体に電動式セーフティゲートスイッチ（ガードロック機構の有無を問わず）、機械式トラップキー・インターロック(trapped key interlock)、オペレータ制御機構など、様々な安全装置を組み合わせることが可能です。各種安全装置を、単独で使用することも、1つの装置として統合して使用することもできます。

セレクタスイッチ、セーフティスイッチ（ソレノイド式、非ソレノイド式）、パーソナルキー、緊急解除機構、プッシュボタン、緊急停止装置、インジケータランプ、ヒンジ付きおよびスライド式防護扉用の選択可能な操作ハンドル等、tGardには広範囲に渡るモジュールがあります。これらを組み合わせて、お客様のニーズに合わせたカスタムメードのセーフティ・ソリューションを標準としてご利用いただけます。堅牢なハウジングは、機械の防護装置に取り付けるのに最適な設計です。必要なモジュールをお選びいただき、これをハウジングに組み込むだけで、お客様が希望する用途に最適な設定が可能です。

迅速かつ簡単に取り付けが可能なtGardは、平らな表面、ドアまたは押出しアルミニウム製筐体に直接取り付けることができ、取り付け用板やブラケットは必要がありません。標準ではIP65の保護等級が確保され、最新の機械の安全規格に適合する設計となっています。

カスタムメードのセーフティ・ソリューションが標準

• 堅牢
• カスタマイズ可能
• 取り付けが簡単
• クイックディスコネクトが標準
• 規格に適合
• 巻き上げケーブルが標準
• セーフティゲートスイッチ
• トラップキー・インターロック
• オペレータ制御

動画   tGard よくある質問と解決策

アクチュエーターヘッドの向き変更方法

TEHアクチュエーターの向き変更方法

メカニカルキー・インターロックmGard

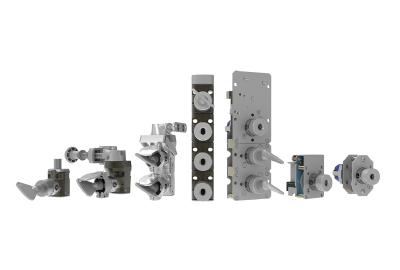

フォートレス・インターロックス社のトラップキー式インターロックスイッチ「mGard」は、予め定義された操作シーケンスが必要な安全アプリケーションで電力遮断、キー交換、およびインターロック用に設計されたメカニカル式のインターロックです。危険な機械を点検する際に作業者の安全を確保し、万が一の事故を未然に防止するための安全スイッチです。

• 堅牢なステンレス製インターロック
• 豊富な各種キー交換やアイソレータでアプリケーションに対応
• ドアを開ける前に電源遮断を確実に実行させるため、複雑な安全回路が不要
• ドアのインターロックは、メカ式なので電気配線は不要
• 鉄鋼、プラント、重工業などの電気配線の設置が困難な環境下に適します

動画 ： よくある質問

ヘッドモジュールの回転方法

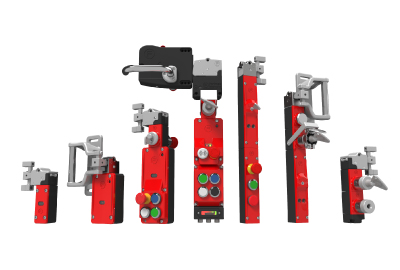

ヘビーデューティー・モジュール式安全ドアスイッチamGard、amGard-pro

amGard はヘビーデューティアプリケーション向けの究極レンジのモジュール式安全ドアスイッチです。そのモジュール式構造により構成が簡単に可能です。amGardはSIL3（ EN/IEC 62061）、カテゴリー4 および PLe（ EN/ISO 13849-1） までのいかなる安全防護アプリケーションに対してもトータルな電気機械式ソリューションを提供します。
そのユニークな設計コンセプトにより、amGard は危険な動作条件での強度および信頼性を目指して設計された完全統合安全スイッチ制御閉止システムまたはロックシステム、もしくはその両方を提供しています。
amGard システムは安全防護システム内に標準的に使用されているすべての対応策に置き換えが可能です。アクチュエーター/ オペレーター、キャッチ、内部解除機能、トラップキー機能およびデッドロックなどのそれぞれの追加設置は不要です。これらの個別機能はすべて amGard 構成に組み込まれているか、簡単に組み込むことができます。

動画   amGard pro amGardproとは？

動画   amGard pro 組み合わせ可能な機器構成

動画 ： よくある質問

EIアクチュエーターの向き変更方法

SL411ソレノイドユニットヘッドモジュールの向き変更方法

タングアクチュエーターの向き変更方法

カタログ

※会員専用コンテンツをダウンロードする場合は予め「メルマガ・ダウンロード会員」に登録する必要がございます。

amGardProスリムなスイッチ製品群カタログ(PDF 5.6MB) tGard総合カタログ(PDF 8.51MB) mGard総合カタログ(PDF 10MB) amGardPro総合カタログ20170227(PDF 16MB) Fortress製品仕様書・図面ダウンロード方法(PDF 1.37MB) 【会員専用コンテンツ】フォートレス・インターロック社製品選定ガイド(PDF 4.5MB) 【会員専用コンテンツ】メンテナンスクイックガイド(PDF 587KB) 電磁ロックスイッチの定期メンテナンス方法について(PDF 528KB) ドアインターロックの定期メンテナンス方法について(PDF 456KB)

フライヤー

mGard使用例リーフレット(PDF 1.2MB) mGard＋札かけによる安全対策(PDF 2.5MB) 天井クレーン点検時の安全対策(PDF 1.3MB) 堅牢なamGardでダウンタイム軽減(PDF 2MB) 原料投入時のバルブ開閉手順(PDF 1MB) コークス炉周辺の安全対策機器(PDF 3.3MB) ディスコネクトスイッチ＋仕組みによる安全対策(PDF 1.05MB)

関連商品　ロックアウト/タグアウト

ロックアウト/タグアウト(PDF 11.9MB)

クリックすると該当箇所に移動します

データシート

※データシートは会員専用コンテンツです。
会員専用コンテンツをダウンロードする場合は予め「メルマガ・ダウンロード会員」に登録する必要がございます。

mGard  トラップキーインターロックシステム

amGard  モジュール式安全ドアスイッチ

tGard  モジュール式システム
