非接触安全スイッチ(Mechan Controls PLC)

非接触安全スイッチのご紹介

英国 Mechan Controls PLC(以下、メカンコントロールズ社)の非接触安全スイッチは、防護ドアに非接触タイプのアクチュエータを取付け、防護ドアを開けることにより、安全接点をOFFし、機械を停止する安全スイッチです。本体は、IP67/IP69Kの保護構造を有し、接点部が筐体内に封入されているため、洗浄することも可能です。また、アクチュエータがスイッチ部とメカ的に接触することがなく摩耗粉が飛び散る心配がないため、半導体製造、食品工場などクリーンな環境での使用に最適です。よりハードな環境に対応するため、ステンレスケース入のタイプもご用意しました。

お問い合わせフォームへ

非接触安全スイッチとは

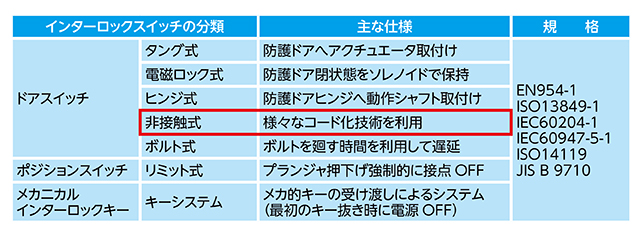

インターロックスイッチの分類 主な仕様 規格
ドアスイッチ タング式 防護ドアへアクチュエータ取付け EN954-1
ISO138-49-1
IEC60204-1
IEC60947-5-1
ISO14119
JIS B 9719
電磁ロック式防護ドア閉状態をソレノイドで保持
ヒンジ式 防護ドアヒンジへ動作シャフト取付け
非接触式 様々なコード化技術を利用
ボルト式 ボルトを廻す時間を利用して遅延
ポジションスイッチ リミット式 プランジャ押下げ強制的に接点OFF
メタニカル
インターロックキー
キーシステム メカ的キーの受け渡しによるシステム
(最初のキー抜き時に電源OFF)
  • 小型・貧弱ドアに最適⇒小さなドア・アクリルドア等(負荷なし)
  • クリーン対応⇒水洗い可能、摩耗粉が出ない
  • がたつきに強い⇒タング式に比べ許容あり
  • ヒンジドア最小半径に強い⇒タング式は制限あり

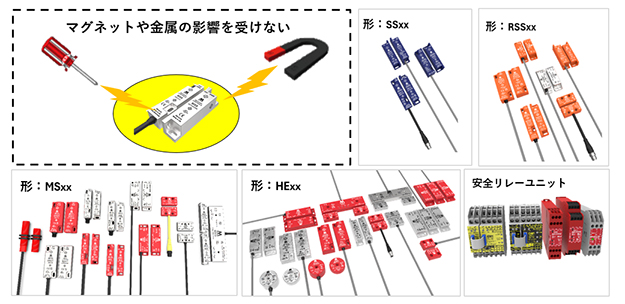

  • 無効化防止機能⇒金属片やマグネットによる疑似操作不可

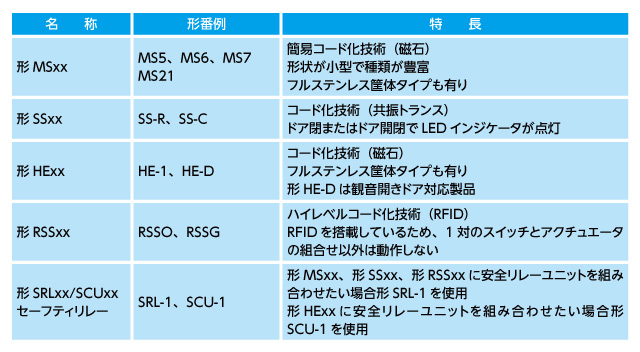

仕様

型式 形番例 特長
形:MSxx 形:MS5/MS6/MS7/MS21 簡易コード技術(磁石)
形状が小型で種類が豊富
フルステンレス筐体タイプも有り
形:SSxx 形:SS-R/SS-C コード化技術(共振トランス)
ドア閉またはドア開閉でLEDインジケーターが点灯
形:HExx 形:HE-1/HE-D コード化技術(磁石)
フルステンレス筐体タイプも有り
形:HE-Dは観音開きドア対応製品
形:RSSxx 形:RSSO/RSSG ハイレベルコード化技術(RFID)
RFIDを搭載しているため、1対のスイッチとアクチュエータの組合せ以外は動作しない
形:SRLxx/SCUxx
セーフティリレー
形:SRL-1/SCU-1 形:MSxx、形:SSxx、形:RSSxxに安全リレーユニットを組み合わせたい場合、形:SRL-1を使用
形:HExxに安全リレーユニットを組み合わせたい場合、形:SCU-1を使用

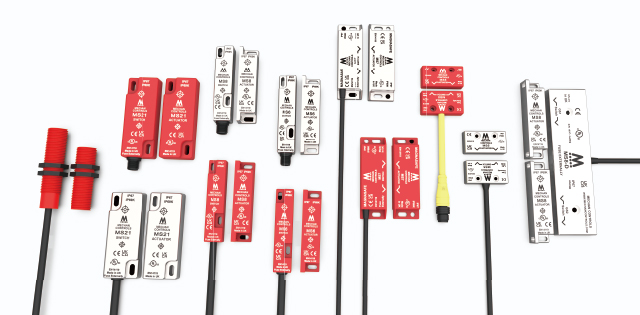

非接触型安全スイッチ(形:MSxx)

  • 非接触型安全スイッチ
  • 位置ずれに対する高い耐性
  • クイックディスコネクト・オプション
  • ABSまたはステンレス鋼のオプション
  • 豊富な形状から選択可能
  • UL認定
  • 補助接点付きの機種が選択可能
  • IP67の保護定格
  • 関連のEU指令に準拠

概要

安全確保が必要な用途に使用する非接触型磁気スイッチの製品ラインです。
磁力で切り替わるリードスイッチを採用し、ABSの筐体内に密封されているこのスイッチは、フル荷重で最大100万回安全に動作できます。

アプリケーション

食品加工、医薬品、乳製品、包装機および瓶詰め工場など、水分、埃、油のある環境、洗い落としを行う分野、衛生面が重要な場所での使用に適しています。

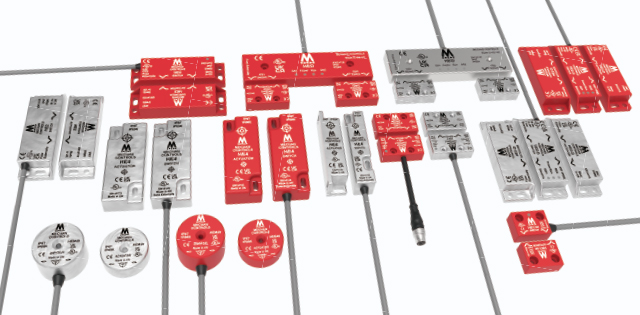

非接触型安全スイッチ(形:HExx)

  • 非接触型安全スイッチ
  • 芯ズレに対する高い耐性
  • クイックディスコネクト・オプション
  • ABSまたはステンレス鋼のオプション
  • 豊富なサイズ/備品
  • UL認定
  • 補助接点付きの機種が選択可能
  • IP67の保護定格
  • 関連のEU指令に準拠

概要

磁気コードを使用するソリッドステート非接触型安全スイッチです。
取付が容易で、位置ずれに対する許容性が高く、ソリッドステート設計により衝撃や振動に強い構造です。接点切替点が一点のため、今まで以上に簡単かつ信頼できる方法で機械防護装置をインターロックすることが出来ます。

アプリケーション

食品加工、医薬品、乳製品、包装機および瓶詰め工場など、水分、埃、油のある環境、洗い落としを行う分野、衛生面が重要な場所での使用に適しています。

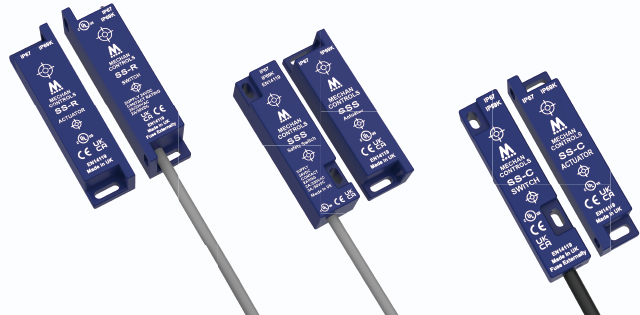

非接触型安全スイッチ(形:SSxx)

  • 7mmの切り替え距離
  • クイックディスコネクト・オプション
  • UL認定
  • 補助接点付きの機種が選択可能
  • IP67の保護定格
  • 関連EU指令を遵守し、EMCの試験済み

概要

無効化防止機能搭載のスタンドアローン型安全スイッチで、リレー、接触子または安全リレーを直接切り替えるために使用できます。SSSスイッチと適切に動作できるのは、メカンコントロールズ社のアクチュエータのみです。
ボルトフリーの2つの出力端子(N.O.が2つ、またはN.O.が1つとN.C.が1つ)が搭載され、二重チャンネル回路での使用に適しています。単体で使用する場合は、低いカテゴリの安全システムに使用できます。固定スイッチにはLEDがあり、安全スイッチの接点の状態を正しく表示します。

動作

可動部品(安全スイッチのアクチュエータ)が取り付けたスイッチの動作範囲内に入ると、アクチュエータに動的信号が生成され、スイッチに送信されます。この信号で、二次切り換えシステムと共に安全制御リレーを励磁できます。

アプリケーション

食品加工、乳製品、包装機、瓶詰め工場、医薬品などの産業に最適です。

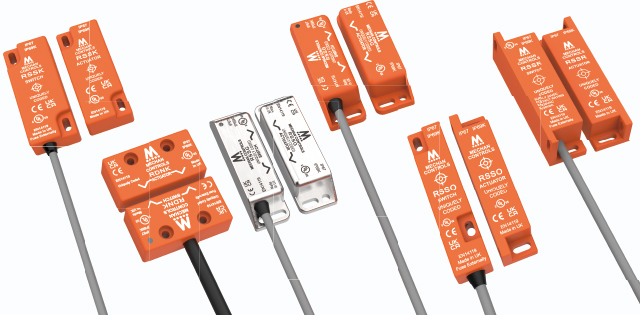

非接触型安全スイッチ(形:RSSxx)

  • RFID内蔵のため動作可能なスイッチとアクチュエータは1対のみ
  • EN14119安全規格に対応したタイプ4、コード化レベル高を実現
  • クイックディスコネクト・オプション
  • UL認定
  • IP67/69Kの保護定格
  • 状態表示あり

概要

改ざん防止機能搭載のスタンドアローン型安全スイッチで、リレー、接触子または安全リレーを直接切り替えるために使用できます。
非接触型安全スイッチ(形:RSSxx)と適切に動作できるのは、Mechan社のアクチュエータのみです。
最大40億のコード化があり、EN14119に安全規格に対応したタイプ4、コード化レベル髙を実現できます。

動作

可動部分(安全スイッチのアクチュエータ)が取り付けられたスイッチの動作範囲内に入ると、アクチュエータの固有コードをスイッチが認識し、接点の切り替えを行います。(アクチュエータの固有コードは40億種類)

アプリケーション

高いコード化レベルを要求されるインターロックに最適です。
