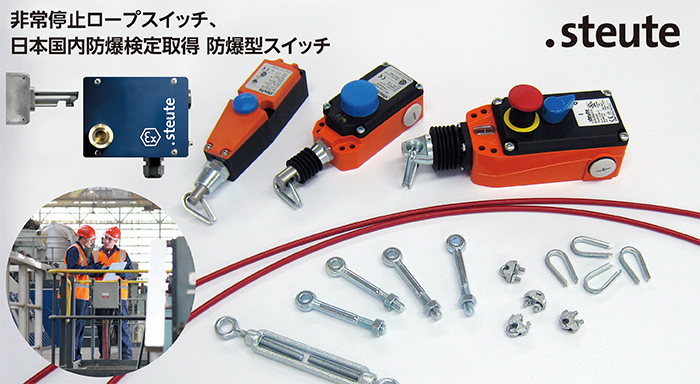

非常停止ロープスイッチ/防爆型スイッチ(.steute)

国内防爆検定取得した非常停止ロープスイッチ、電磁ロックスイッチ
ベルトコンベアーやローラーコンベヤーなど搬送装置周辺、防爆エリアの非常停止ロープスイッチ(形:Ex ZS80)、防爆エリアにて機械のワークスペース内の危険な動きや機能が停止するまで保護装置をロックする電磁ロックスイッチ(形:Ex AZM415)を取り扱っております。

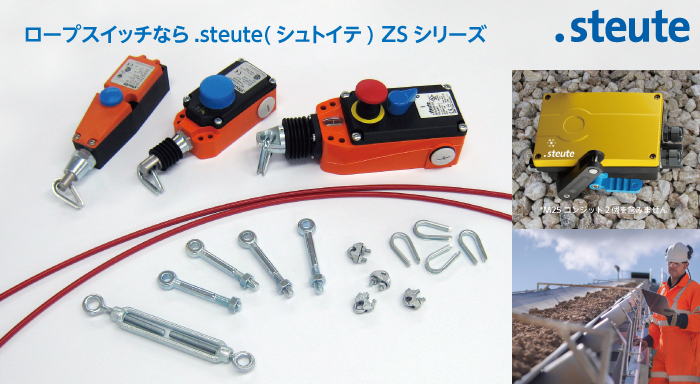

アズビルトレーディングは、コンベヤ・コンベア周辺への設置に適した非常停止(緊急停止)用ロープスイッチ(形:ZS70/ZS71/ZS80/ZS92S)をドイツ・シュトイテ社より輸入し2010年6月より国内販売を開始しました。シュトイテ社のロープスイッチは種類が豊富に有り、使用条件に応じた機種をお選びいただけます。ローラーコンベヤ、ベルトコンベアの非常停止の必需品です。
また2019年6月より日本国内防爆検定取得した、非常停止ロープスイッチ、電磁ロックスイッチの販売を開始しました。
防爆型スイッチの概要
化学・鉄鋼・印刷市場の製造現場に数多く存在する爆発性雰囲気の環境で、国際安全規格(ISO13849-1、PLe、Cat4)に適合した機械安全をスイッチ単体で実現しました。 日本の検定機関である産業安全技術協会(TIIS)の型式検定に合格しています。 可燃性ガス・蒸気の危険場所、ゾーン1、ゾーン2。 粉塵が浮遊している又はたい積の恐れのある危険場所 ゾーン21、ゾーン22での使用が可能です。
動画 国内防爆検定取得製品のご紹介

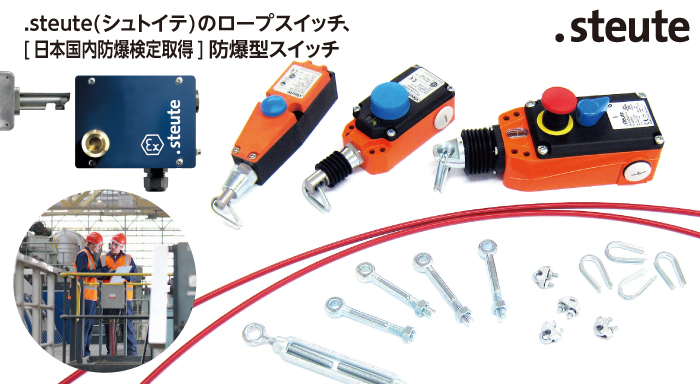

.steute ロープスイッチの概要
コンベア(コンベヤ)側面に多く設置されている、制御用ロープスイッチ(引き綱スイッチ)は、ロープが切れると動作しませんが、.steute(シュトイテ)のロープスイッチは、テンション制御により、ロープが緩んだり切れても安全側に動作するので安心です。このロープスイッチは通常の非常停止スイッチとは違い、長尺のベルトコンベアやローラーコンベヤなどの搬送装置にカバーができないところへ、ロープを這わせて何か非常事態が起こった場合ロープを引っ張ることにより装置及び機械が停止するスイッチです。シュトイテ社のロープスイッチは種類が豊富に有り、使用条件に応じた機種をお選びいただけます。

.電磁ロックスイッチ概要
機械の危険エリアへ作業者の侵入を防止するため設けられたフェンスの扉に取り付け、作業者に危害を与えないように機械を安全に停止させてから扉を開放できるようにするためのスイッチです。例えば洗濯機の蓋のように、内部の動作が停止したら蓋が開くのと同じです。

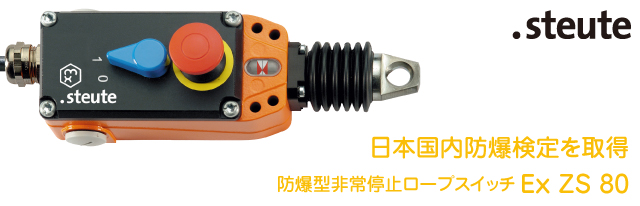

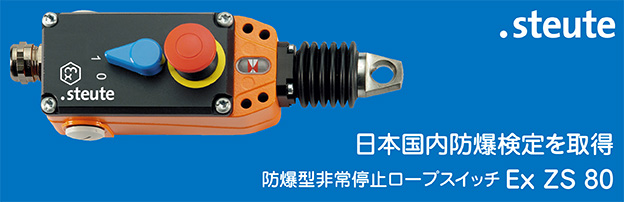

国内防爆対応 防爆型非常停止ロープスイッチ(形:Ex ZS80)の特長

● 日本の防爆検定を取得(TIIS TC22472X)
● 金属製の筐体
● 2接点(1NC/1NO、または2NC)
● テンションインジケータ、非常停止押ボタン付き
● ロープ敷設長 100m
● プリテンション 100N
● 解除および位置表示用レバー
● 防水ゴムパッキン
● ロープ緩み、および切断感知機能

カタログ

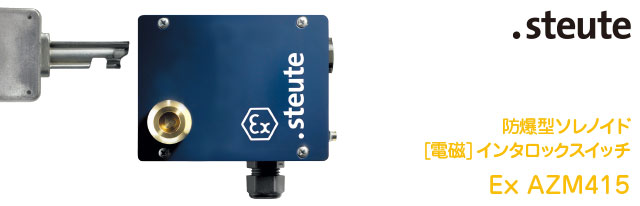

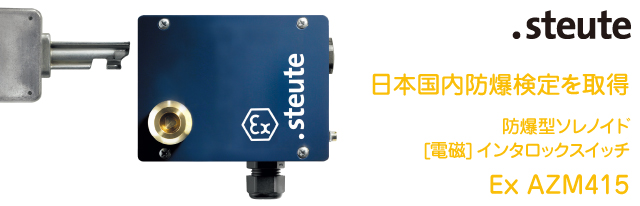

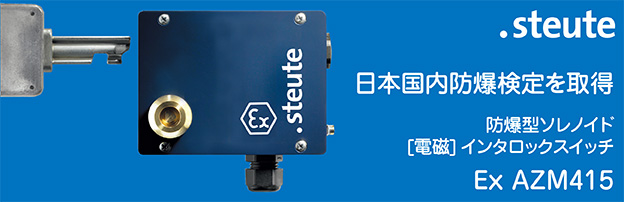

国内防爆対応 防爆型ソレノイド電磁インタロックスイッチ(形:Ex AZM415)の特長

● 日本の防爆検定を取得(TIIS TC22472X)
● 1つの筐体に2つの防爆スイッチ
● スプリングロック
● ベルクランクシステムにより、ガタツキのあるドアでも開閉可能
● 3500Nのロック保持力
● ボールキャッチ
● 配線コンパートメント
● M5三角キー(別売)にてロック解除

カタログ・仕様書・取扱説明書
※会員専用コンテンツをダウンロードする場合は予め「メルマガ会員」に登録する必要がございます。
非常停止ロープスイッチ(形:ZS80)の特長

ベルトコンベヤやローラーコンベア等の搬送用コンベア周辺への設置に適した非常停止用ロープスイッチです。非常時にロープを引くこと、もしくは非常停止押しボタンスイッチを押すことにより安全接点を強制的に引き離し機械を停止させる非常停止スイッチです。ロープが広範囲をカバーするためコンベア周りなどの設置に最適です。また、接点に特殊カム機構を採用しているため、万が一ロープが切れたり緩んだりしても停止状態を保持する安心設計です。非常停止押しボタンを広範囲な場所で多数必要とする場合の置換えや、安全規格に適合しない引き綱スイッチからの代替など、多くのアプリケーションに利用可能です。
- 長尺のコンベアー・コンベヤ周辺に設置に適したロープスイッチ
- 各種安全規格に適合
- 最大75mのロープ長に対応
- コンジットに警報ランプを取り付け可能
- 本体ケースにIP67の保護構造を採用
- 広範囲に非常停止帯を確保できる
- 非常停止押しボタンスイッチを多数設置するより経済的
- ロープが緩んだり切れても非常停止状態になります
- ポジション・レバーで非常停止状態の確認・解除が可能
カタログ・仕様書・取扱説明書
※会員専用コンテンツをダウンロードする場合は予め「メルマガ会員」に登録する必要がございます。




.steute 形:ZS80 本体CAD図(dxf)(zip 387KB)

.steute ロープグリップCAD図(dxf)(zip 338KB)

.steute プーリーCAD図(dxf)(zip 27KB)
※会員専用コンテンツをダウンロードする場合は予め「メルマガ会員」に登録する必要がございます。
非常停止ロープスイッチ(形:ZS71)の特長

非常時にロープを引くことにより安全接点を強制的に引き離し機械を停止させる非常停止スイッチです。ロープが広範囲をカバーするためコンベア周りなどの設置に最適です。また、接点に特殊カム機構を採用しているため、万が一ロープが切れたり緩んだりしても停止状態を保持する安心設計です。
- 長尺のコンベヤ・コンベア周辺に設置に適したロープスイッチ
- 各種安全規格に適合
- 本体ケースにIP65の保護構造を採用
- 広範囲に非常停止帯を確保できる
- 非常停止押しボタンスイッチを多数設置するより経済的
- ロープが緩んだり切れても非常停止状態になります
カタログ・仕様書・取扱説明書
※会員専用コンテンツをダウンロードする場合は予め「メルマガ会員」に登録する必要がございます。
非常停止ロープスイッチ(形:ZS70)の特長

- 各種安全規格に適合
- 本体ケースにIP67の保護構造を採用
- 広範囲に非常停止帯を確保できる
- 非常停止押しボタンスイッチを多数設置するより経済的
- ロープが緩んだり切れても非常停止状態になります
- 低価格であるため沢山設置しても費用が気になりません
カタログ・仕様書・取扱説明書
※会員専用コンテンツをダウンロードする場合は予め「メルマガ会員」に登録する必要がございます。
屋外設置対応 非常停止ロープスイッチ(形:ZS92S)の特長

非常時にロープを引くことにより安全接点を強制的に引き離し機械を停止させる屋外用の非常停止スイッチです。ロープが広範囲をカバーするためコンベア周りなどの設置に最適です。また、万が一ロープが切れたり緩んだりしても停止状態を保持する安心設計です。
- 各種安全規格に適合
- 左右両方向にそれぞれ最大100mのロープ長に対応(左右合計200m)
- 本体ケースにIP66/IP67の保護構造を採用
- 広範囲に非常停止帯を確保できる
- 非常停止押しボタンスイッチを多数設置するより経済的
- ロープが緩んだり切れても非常停止状態になります
- ポジション・レバーで非常停止状態の確認、リセットレバーで解除が可能
- 使用温度範囲-40℃〜85℃
- 耐久性に優れたアルミ製ハウジング
- ねじはステンレススチール

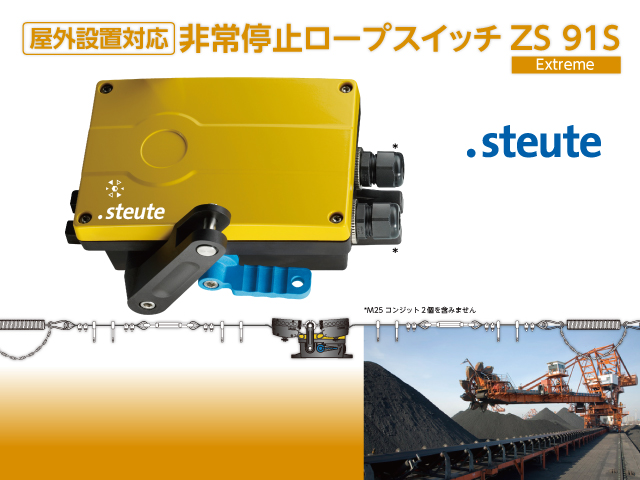

新機種販売に伴う屋外用非常停止ロープスイッチZS91S販売終了のご案内

動画 設置手順
カタログ・仕様書・取扱説明書
※会員専用コンテンツをダウンロードする場合は予め「メルマガ会員」に登録する必要がございます。
