トラップドキーインターロック | amGard pro

高リスク工程の安全確保という課題を、amGard proが解決

慣性で動き続ける機械や高リスク工程では、危険動作の停止を確認するまで安全扉を施錠する必要があります。amGard proは、ソレノイド制御と各種安全機能を組み合わせ、高い安全要求に対応します。

よくある課題

• 堅牢性が求められる設備では一般的な安全ドアスイッチが破損しやすい
• 高リスク工程にはSIL3等の高い安全要求がある
• アクチュエータや解除機構を個別に追加すると構成が複雑になる

amGard proで解決

• 堅牢なアプリケーション向けに設計されたモジュール式構造
• SIL3（EN/IEC 62061）、カテゴリ4、PLe（EN/ISO 13849-1）に対応
• アクチュエータやキャッチ、内部解除機能、デッドロックなどを構成に統合

特長

モジュール式構造により、SIL3対応の安全機能を堅牢性が求められる設備で簡単に構成できます。

SIL3・カテゴリ4・PLeに対応

SIL3（EN/IEC 62061）、カテゴリ4およびPLe（EN/ISO 13849-1）までの安全防護アプリケーションに安全扉の監視・施錠・操作を一体化した電気機械式ソリューションを提供します。

個別部品の追加設置が不要

アクチュエータ、押しボタンなどの操作機器、内部解除機構、トラップドキー、デッドロックなどをamGard proの構成に組み込めます。

モジュール式で構成が簡単

ヘビーデューティ用途向けのモジュール式安全ドアスイッチとして、多様な構成に対応します。

屋外設置にも対応

堅牢な筐体を採用したamGard proは、屋外の過酷な環境下でも安定した安全性能を発揮します。

amGard proの動作の仕組み

アクチュエータ、ソレノイド制御スイッチ、内部解除機構などを組み合わせ、安全扉の監視・施錠・解錠を管理します。

安全扉にamGard pro本体とアクチュエータを設置

扉側にアクチュエータ、枠側に本体を取り付けます。

扉が閉じるとソレノイド制御スイッチが施錠

ソレノイド制御キースイッチが扉を電気的に施錠し、稼働中の開扉を防ぎます。

機械停止信号を受けてロックが解除される

危険な動作の停止が確認されると、統合されたトラップドキー機能・デッドロックの条件を満たしロックが解除されます。

内部解除機構で万一の閉じ込めにも対応

内部解除アダプタを組み込むことで、安全扉の内側からロックを解除できる構成を選択できます。

製品仕様

SIL3・カテゴリ4・PLeに対応する電気機械式のモジュール式安全ドアスイッチです。

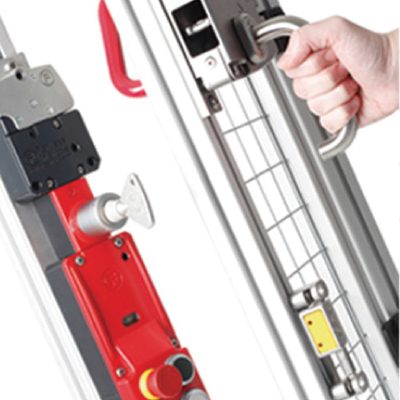

amGard proのモジュール構成

必要なモジュールを選んで組み合わせることで、現場の要件に合わせた安全ドアスイッチを構成できます。

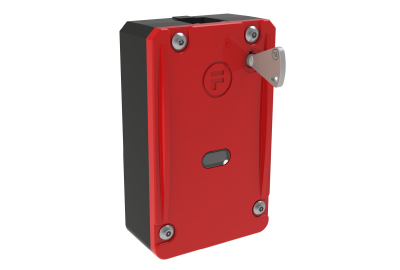

ソレノイド制御スイッチ

安全扉の監視と施錠を行う中核ユニットです。設備が安全な状態であることを確認してから解錠し、危険動作中の開扉を防止します。

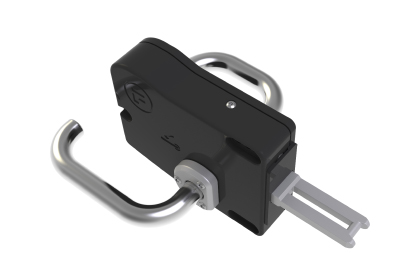

アクチュエータ

扉側に取り付ける操作部品です。ヒンジドアやスライドドアなど、設備構造に応じた各種タイプを選択できます。

オプションポッド

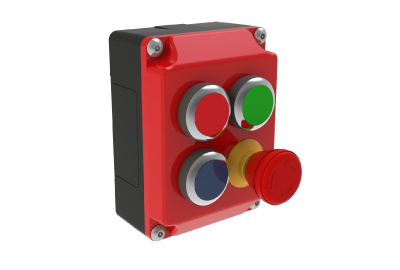

非常停止ボタン、押しボタン、セレクタスイッチ、表示灯などを統合できる操作モジュールです。安全扉周辺の操作機能を1台に集約できます。

トラップドキーインターロック

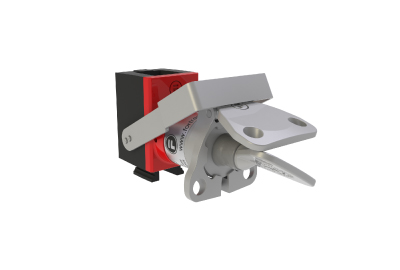

持ち込みキーとして使用するトラップドキーの受け渡しによって、作業者の入退室と設備の再起動を管理するユニットです。作業者がキーを保持している間は、第三者による意図しない再起動を防止できます。

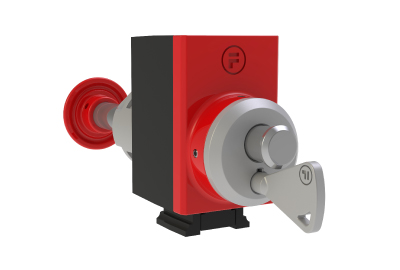

内部解除機構（エスケープリリース）

作業者が危険エリア内に閉じ込められた場合に、安全扉を内側から解錠できる機構です。保守・点検作業時の閉じ込め防止に役立ちます。

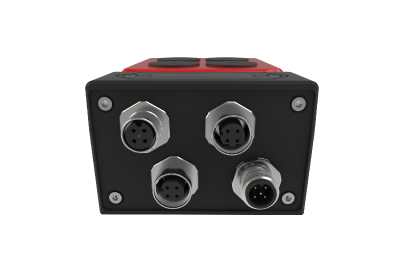

ネットワーク通信モジュール（ProNet）

PROFIsafe、CIP Safety、EtherCAT FSoEなどの安全ネットワークに対応する通信モジュールです。設備状態の監視や安全信号の伝送を省配線で実現します。

※上記は代表的な構成品の例です。型番の組み立て方はamGard pro製品カタログでご確認いただくか、お問い合わせください。

組み合わせ可能な機器構成を動画で見る

活用シーン・導入効果

高い安全要求が求められる現場で導入されています。

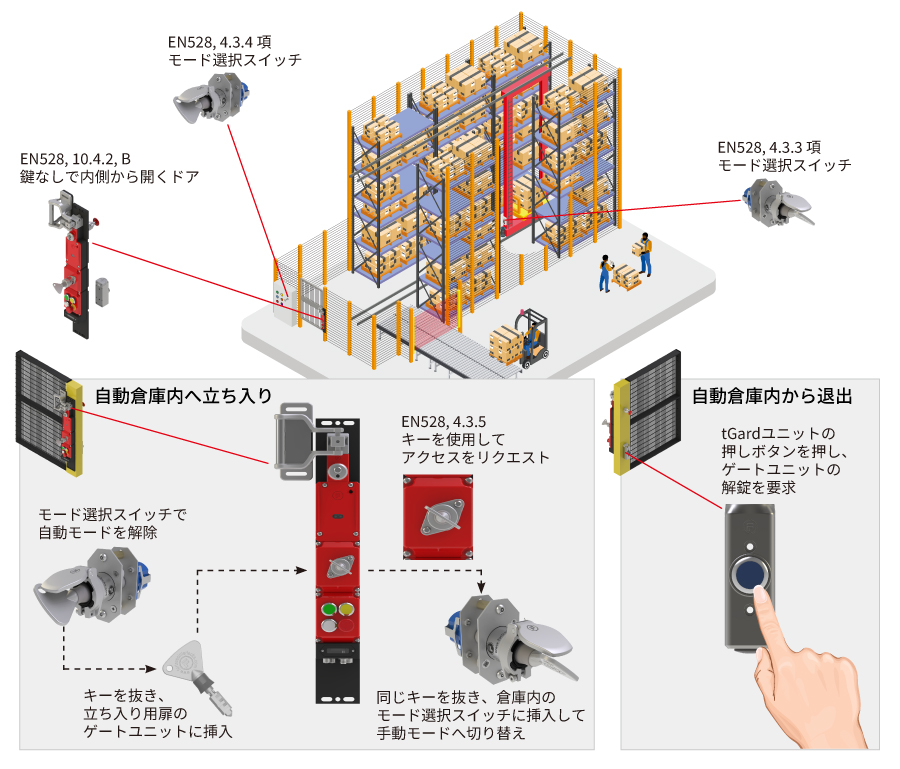

使用例：自動倉庫における安全ドアスイッチ

amGard proは、自動倉庫やスタッカークレーン設備で求められるEN528の安全要求に対応した安全ドアスイッチです。EN528で求められる下記要求に対応可能です。

• 倉庫の駆動を停止するモード選択スイッチ
• 手動モードに切替え・有効にするモード切替
• ドアはキーなしで倉庫内部から開けられ、緊急時の脱出が可能
• 第3者による予期せぬ起動を防止
• 通路ごとに固有のキー

mGard・tGardとの違い

amGard proは、高い安全性能と堅牢性が求められる設備向けの電気機械式安全ドアスイッチです。扉側の配線が不要な機械式構成にはmGard、限られたスペースに安全・操作機能を集約する場合にはtGardが適しています。

	製品	主な仕様	主な用途	詳細

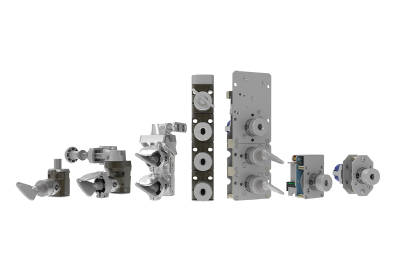

	mGard	構成：トラップドキー 安全性能：SIL3、カテゴリ4、PLe 保護等級：IP66～IP67対応（構成品による）	扉の施錠 配線工事が困難な設備	mGard 詳細ページへ

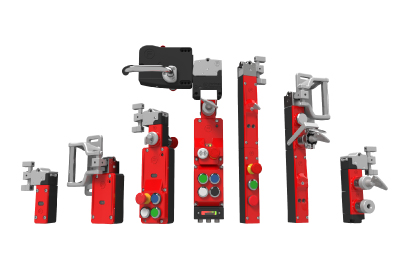

	amGard pro	構成：電磁ロック＋トラップドキー 安全性能：SIL3、カテゴリ4、PLe 保護等級：IP67	過酷な環境下での設置	本ページ

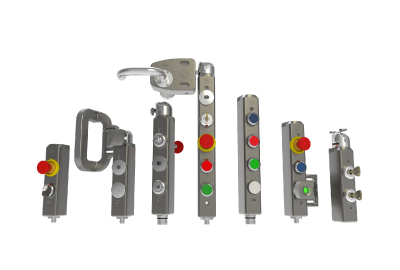

	tGard	構成：安全スイッチ＋トラップドキー＋操作機器 安全性能：SIL2、カテゴリ3、PLd（標準構成） 保護等級：IP65	設置スペースが限られる屋内設備	tGard 詳細ページへ

FAQ（よくある質問）

質問をクリックすると回答が開きます。

資料ダウンロード

amGard proの詳しい資料をご覧いただけます（製品カタログ／ユースケース／メンテナンスガイド／データシート／取扱説明書／CAD図面）。

製品カタログ・選定ガイド

トラップドキーインターロック
amGard pro 【会員専用コンテンツ】
製品選定ガイド

ユースケース

電磁ロックスイッチの破損による
設備停止リスクを軽減

メンテナンスガイド

データシート

データシート、取扱説明書、CAD図面は会員限定コンテンツです。ダウンロードするには、「メルマガ・ダウンロード会員」への登録およびログインが必要です。

取扱説明書

フォートレス・インターロック社のWebサイトで、形番選択ツールを公開中（日本語対応）です。製品仕様の選定やCAD図面の入手が可能です。製品の操作方法や設定手順については、以下の資料をご参照ください。

Fortress 製品仕様書・図面ダウンロード方法

CAD図面

フォートレス・インターロック社のWebサイトで、形番選択ツールを公開中（日本語対応）です。製品仕様の選定やCAD図面の入手が可能です。製品の操作方法や設定手順については、以下の資料をご参照ください。

Fortress 製品仕様書・図面ダウンロード方法

※mGard／amGard pro／tGardは、Fortress Interlocks Ltd（英国）の製品です。
