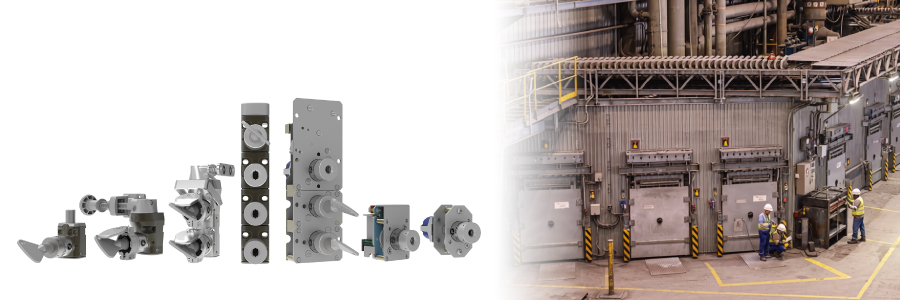

トラップドキーインターロック | mGard

mGardが解決できること

配線工事に伴う手間やコストを削減し、クリーン環境から過酷環境まで使用できる無効化リスクの低い安全ソリューションを提供します。

よくある課題

• 電気式インターロックの配線工事費用がかさむ
• 粉塵が舞う屋外など過酷な環境では、電気式インターロックは使えない
• 無効化されにくいインターロックを探している

mGardで解決

• 配線不要のため設置工事の手間とコストを抑えられる
• 機械式かつ耐環境性に優れ、過酷な環境の現場でも使用できる
• キーの「カット」形状が20万通り以上あり、無効化しづらい構造になっている

特長

mGardは、配線不要・堅牢な構造・カスタマイズ性の高さが特長で、各アプリケーションに対して最適な安全ソリューションを提供します。

堅牢性の高いインターロック

筐体材質はフルステンレス鋼（SUS316）製も選択でき、粉じんや薬品にさらされる過酷な現場でも使用することができます。

複雑な安全回路の設計が不要

機械式構造のため、複雑な電気安全回路の設計を必要としません。

電気配線が困難な現場に最適

鉄鋼、プラント、重工業など配線工事が難しい環境でも、電気配線なしでインターロックを設置できます。

様々なアプリケーションに設置可能

構成のカスタマイズ性が高く、扉の施錠からバルブの開閉制御まで、様々なアプリケーションにおいて使用することができます。

動作の仕組み

キーの受け渡し手順をあらかじめ定義することによって、危険エリアや危険源へのアクセスを制御します。

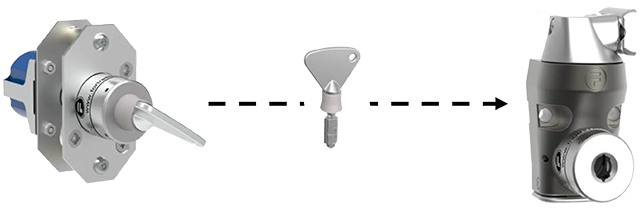

キーを使用したインターロック

mGardは、キーシリンダーを備えた各種ユニットとキーで構成されます。キーを挿入して回す基本操作は、一般的な鍵の開閉と同様です。

あらかじめ定義されたキーの受け渡し手順

アプリケーションに合わせて、ドアインターロックを解錠するためのキーの受け渡し手順を定義します。基本的に、機械の電源が遮断されない限り、ドアインターロックは解錠できません。

キーを抜き取ることで装置のエネルギー源が遮断されます（自動車のエンジンキー抜き差し同様）。

ドアインターロックは、キーを挿入して回すと安全扉を解錠できます。安全扉が閉じるまでキーを取り外せないため、扉が開いている間は機械を起動できません。

具体的な動作の仕組み、および使用方法については、以下の動画をご参照ください。動画では、危険エリアへのアクセス扉が2つある場合の例が紹介しています。

製品仕様

関連する各国際安全規格に準拠し、SIL3、カテゴリ4、PLeに適合しています。

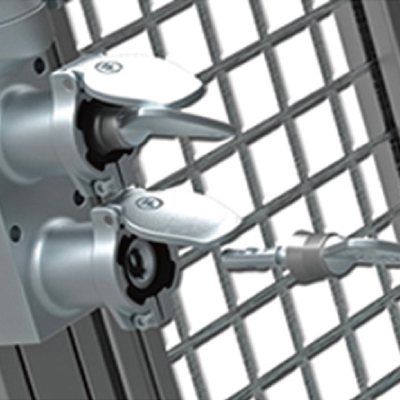

mGardの構成品バリエーション

扉数や施錠順序、電気的な状態監視の要否に応じて、以下の構成品を組み合わせられます。

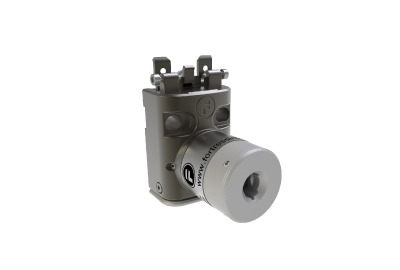

ボルトインターロック

主電源スイッチを物理的にロックし、扉が開いている間は電源を投入できない状態を作ります。
スイッチ付きタイプも選択可能です。

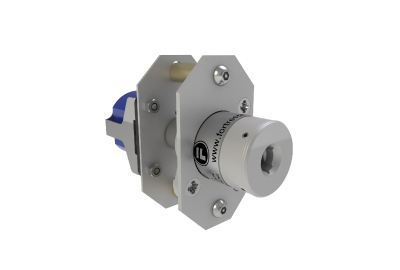

キー操作スイッチ

設備の運転許可・停止をキーの受け渡し手順によって管理するユニットです。決められた手順でのみキーを移動できるため、不正な操作や誤操作を防止し、安全な設備運用を実現します。

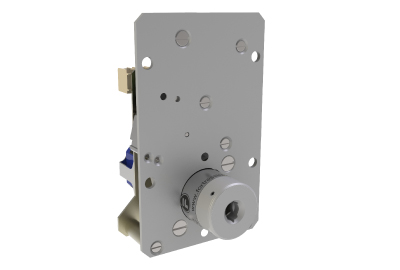

ソレノイド制御キースイッチ・ミニソレノイド制御キースイッチ

PLCや安全コントローラからの信号を受けてキーの抜き差しを制御するユニットです。設備が安全な状態であることを確認してから解錠できるため、高度な安全インターロックシステムを構築できます。

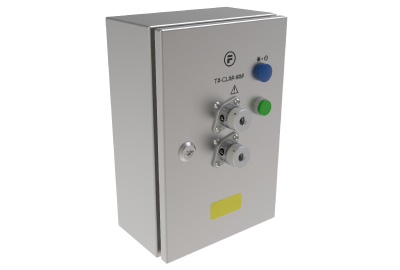

時間遅延ユニット・電圧検知ユニット

惰性回転など機械が完全に停止するまでの時間を確保したい場合に追加します。回転体の停止を検知してから解錠要求を受け付ける構成も可能です。

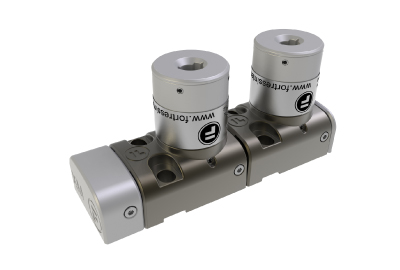

キー交換ユニット

1本のキーから複数のキーを交換することで、安全手順を管理するユニットです。複数の扉や設備へのアクセス権限を制御し、作業手順に応じた安全な設備運用を実現します。

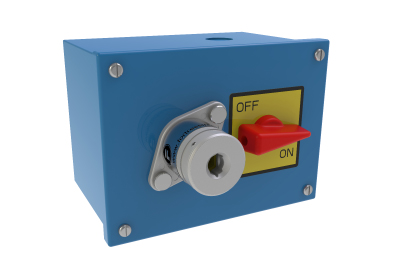

制御キースイッチ

キーの状態に応じて接点信号を出力し、設備の起動・停止や安全回路との連携を行うユニットです。機械的なキー管理と電気的な安全制御を組み合わせたシステム構築が可能です。

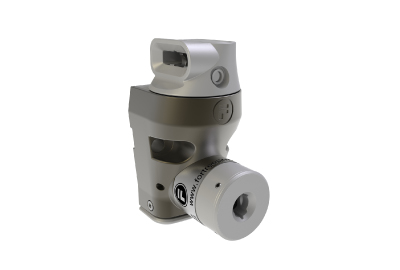

ドアインターロック

扉などの施錠管理を行うユニットです。抜き忘れ防止機能付きタイプを選ぶと、持ち込みキーを危険エリアへ持ち込むことを強制できます。

※上記は代表的な構成品の例です。形番の組み立て方はmGard製品カタログでご確認いただくか、お問い合わせください。

活用シーン・導入効果

mGardは、電気配線の設置が難しいアプリケーションのインターロックとして採用されるケースが多いです。

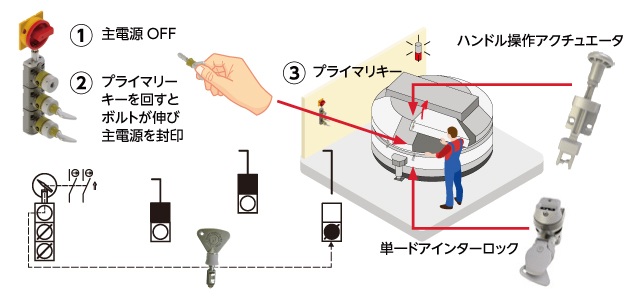

使用例1：工業用コンクリートミキサーの清掃時における安全対策

複数のアクセス扉を持つミキサーでは、電源が遮断された後にのみ扉を開けられる仕組みにより、作業員の「うっかり・近道行動」による労働災害を防止します。

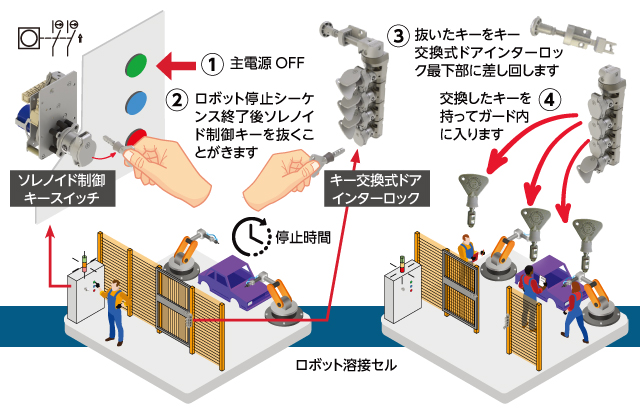

使用例2：産業ロボット溶接セルの安全対策

産業ロボットの電源が遮断され、定義された停止時間後に機械が停止した時のみ、作業員が危険エリア内に入ることを許可できます。

使用例3：鉄鋼・プラント・重工業設備の動力遮断

mGardは機械式のため、配線工事が困難な現場でも導入でき、また既存設備への後付け設置も可能です。過酷な環境である場合、ユニットの筐体材質はフルステンレス鋼（SUS316）製を選択することを推奨します。

その他の使用例

• ロール（貼り合わせ）工程
• 酸洗い現場へのアクセス制御
• ボールバルブの開閉制御
• パレタイザ・デパレタイザへのアクセス制御
• 天井クレーンの点検作業
• 爆発性雰囲気の環境（防爆エリア）での使用

amGard pro・tGardとの違い

mGardは、扉側の配線が不要な機械式トラップドキーインターロックです。高い安全性能と堅牢性が必要な設備にはamGard pro、限られたスペースに安全・操作機能を集約する場合にはtGardが適しています。

	製品	主な仕様	主な用途	詳細
	mGard	構成：トラップドキー 安全性能：SIL3、カテゴリ4、PLe 保護等級：IP66～IP67対応（構成品による）	扉の施錠 配線工事が困難な設備	本ページ
	amGard pro	構成：電磁ロック＋トラップドキー 安全性能：SIL3、カテゴリ4、PLe 保護等級：IP67	過酷な環境下での設置	amGard pro 詳細ページへ
	tGard	構成：安全スイッチ＋トラップドキー＋操作機器 安全性能：SIL2、カテゴリ3、PLd（標準構成） 保護等級：IP65	設置スペースが限られる屋内設備	tGard 詳細ページへ

FAQ（よくある質問）

質問をクリックすると回答が開きます。

資料ダウンロード

mGardの詳しい資料をご覧いただけます（製品カタログ／ユースケース／メンテナンスガイド／データシート／取扱説明書／CAD図面）。

製品カタログ・選定ガイド

トラップキーインターロック
mGard 【会員専用コンテンツ】
製品選定ガイド

ユースケース

機械式のインターロックで作業者の安全を確保 札かけ＋「しくみ」の運用で危険エリアを安全対策 天井クレーン点検時の災害を「しくみ」で解決 原料投入時のバルブ開閉手順を確実に実施 コークス炉周辺の安全対策機器 ディスコネクトスイッチ＋「しくみ」の運用で、開閉器を安全対策

メンテナンスガイド

データシート

データシート、取扱説明書、CAD図面は会員限定コンテンツです。ダウンロードするには、「メルマガ・ダウンロード会員」への登録およびログインが必要です。

取扱説明書

フォートレス・インターロック社のWebサイトで、形番選択ツールを公開中（日本語対応）です。製品仕様の選定やCAD図面の入手が可能です。製品の操作方法や設定手順については、以下の資料をご参照ください。

Fortress 製品仕様書・図面ダウンロード方法

CAD図面

フォートレス・インターロック社のWebサイトで、形番選択ツールを公開中（日本語対応）です。製品仕様の選定やCAD図面の入手が可能です。製品の操作方法や設定手順については、以下の資料をご参照ください。

Fortress 製品仕様書・図面ダウンロード方法

※mGard／amGard pro／tGardは、Fortress Interlocks Ltd（英国）の製品です。
