tGard｜安全スイッチとトラップドキーを一体化｜アズビルトレーディング株式会社

Name: tGard
Brand: Fortress Interlocks
Availability: InStock

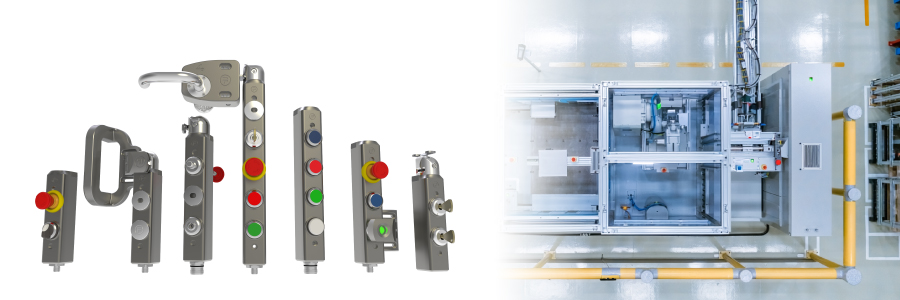

tGardは、安全スイッチとトラップドキーを1つの筐体に統合し、省スペース化と安全性向上を実現するモジュール式安全プラットフォームです。

tGardの製品カタログを確認する

複数の安全装置を1台にまとめたいという課題を、tGardが解決

安全ドアスイッチ、トラップドキー、押しボタンなどの操作機器を個別に設置すると、配線や機器構成が複雑になり、広い設置スペースが必要です。tGardはこれらの機能を1台に集約し、省スペースで安全設備を構築できます。

よくある課題

複数の安全装置を個別に取り付けると配線・設置が複雑になる
設置スペースが限られ、コンパクトな安全装置が求められる
取り付け用の板やブラケットの手配・加工に手間がかかる

tGardで解決

安全ドアスイッチ・トラップドキー・操作機器を1つの筐体に統合可能
コンパクトな金属製筐体で設置スペースを抑えられる
平らな表面やドアに直接取り付け可能でブラケットが不要

特長

安全ドアスイッチ、機械式トラップドキーインターロック、操作機器をコンパクトな筐体に統合できるプラットフォームです。

標準でIP65の保護等級

最新の機械安全規格に適合するIP65の保護等級を標準で確保しています。

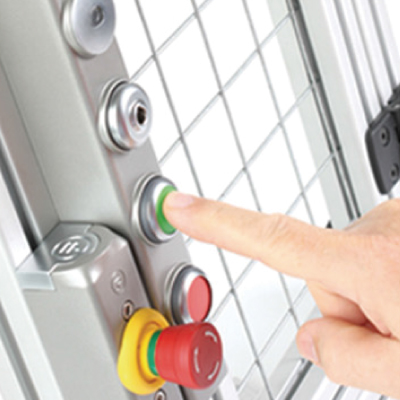

安全・操作機能を1つの筐体に統合

安全ドアスイッチ、機械式トラップドキーインターロック、押しボタンや非常停止ボタンなどの操作機器を、単独または組み合わせて1つの装置に統合できます。

ブラケット不要で容易に設置可能

平らな表面、ドア、押出しアルミニウム製筐体に直接取り付けが可能で、取り付け用の板やブラケットを別途用意する必要がありません。

クイックディスコネクトと端子台タイプで選択可能

配線接続用のクイックディスコネクトか端子台タイプで選択可能。設置・保守の手間を軽減できます。

tGardの動作の仕組み

必要なモジュールを選んで1つの筐体に組み込むことで、現場に合わせた安全構成を実現します。

用途に合わせてモジュールを選定

セレクタスイッチ、安全スイッチ（ソレノイド式・非ソレノイド式）、非常停止装置、インジケータランプなど必要なモジュールを選びます。

1つの筐体にモジュールを組み込み

選定したモジュールをコンパクトな金属製筐体に組み込み、単独または統合した1つの安全装置として構成します。

平らな面やドアに直接取り付け

取り付け用の板やブラケットを使わずに、平らな表面・ドア・押出しアルミニウム製筐体へ直接設置します。

クイックディスコネクトで配線接続

標準装備のクイックディスコネクトと巻き上げケーブルにより、配線接続と保守の手間を軽減します。

製品仕様

安全スイッチ、機械式トラップドキー、操作機器を1台に統合できる、標準IP65のモジュール式システムです。

概要
ロック方式・構成	安全スイッチ＋機械式トラップドキーインターロック＋操作機器（各機能は選択・組み合わせ可能）
材質	アルミダイキャスト
対応規格	ISO/TS 19837（トラップドキー規格）、EN/ISO 13849-1:2008 PLd
安全性能	SIL2、カテゴリ3、PLd
保護等級	IP65（標準）
配線接続	クイックディスコネクト・端子台

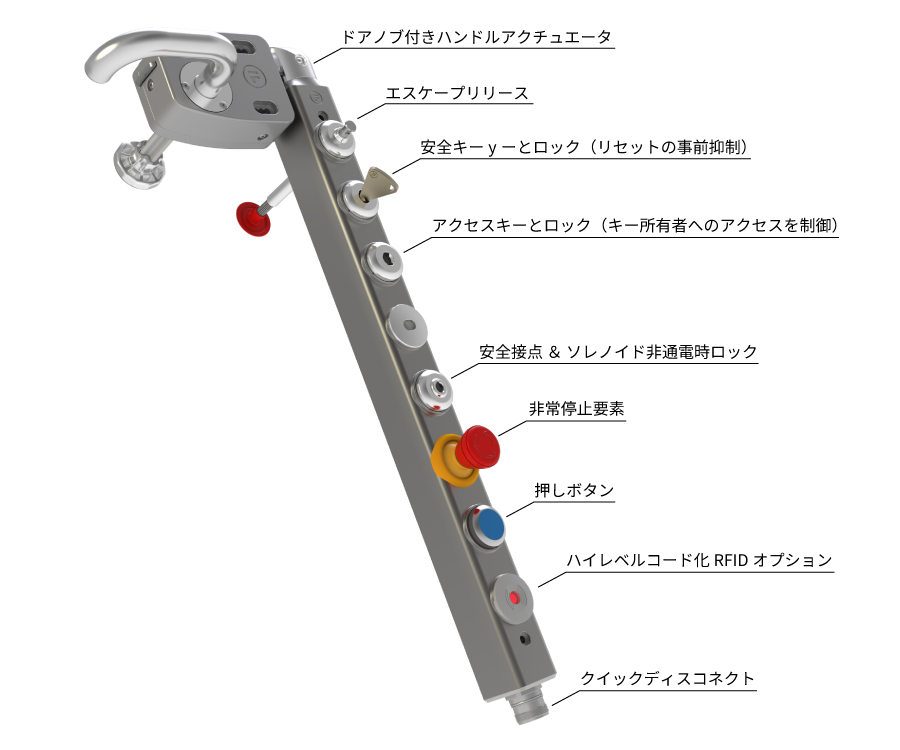

tGardのモジュール構成

本体には、安全ドアスイッチ、機械式トラップドキーインターロック、押しボタンや非常停止ボタンなどの操作機器を組み合わせられます。必要な機能を単独で構成することも可能です。

※上記は代表的な構成品の例です。型番の組み立て方はtGard製品カタログでご確認いただくか、お問い合わせください。

活用シーン・導入効果

設置スペースが限られる屋内設備や、複数の安全機能を1台にまとめたい設備で導入されています。

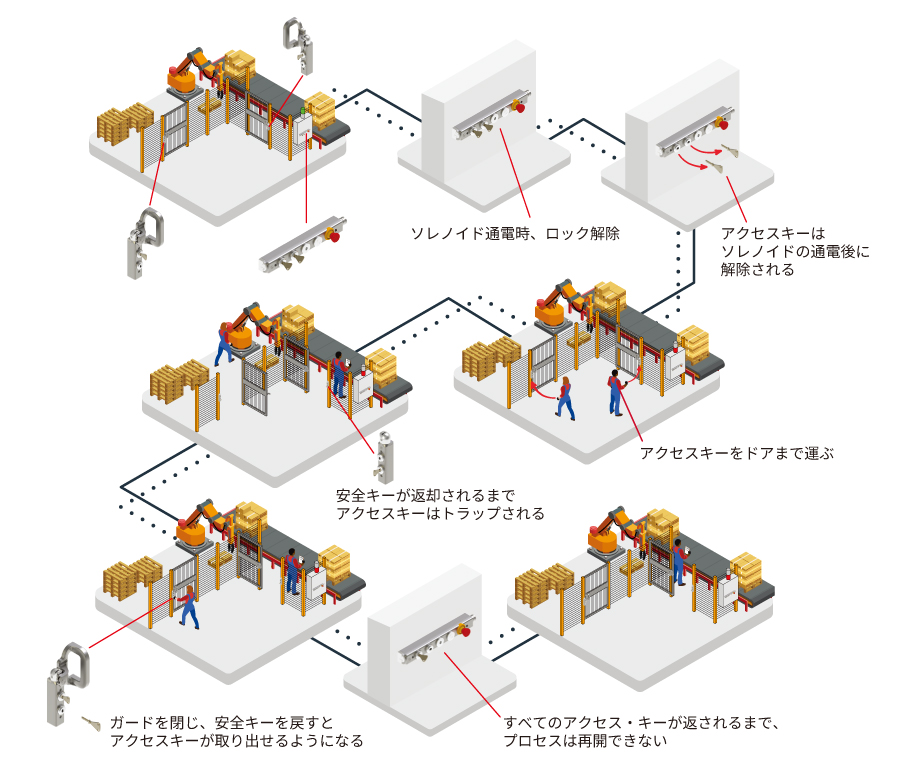

使用例：屋内でのコンパクトな安全ガード構成

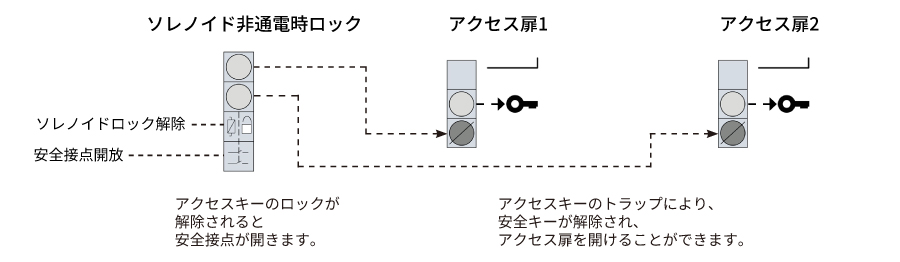

tGardは、安全スイッチとトラップドキーを1台に集約できるコンパクトな安全プラットフォームです。設置スペースを抑えながら必要な安全機能を構築でき、トラップドキー構成では扉側配線が不要となるため、電気工事費の削減に貢献します。

mGard・amGard proとの違い

tGardは、安全ドアスイッチ、トラップドキー、操作機器を1台に統合できる省スペース型モデルです。扉側の配線が不要な機械式構成にはmGard、高い安全性能と堅牢性が必要な設備にはamGard proが適しています。

製品	主な仕様	主な用途	詳細
mGard	構成：トラップドキー安全性能：SIL3、カテゴリ4、PLe 保護等級：IP66～IP67対応（構成品による）	扉の施錠配線工事が困難な設備	mGard 詳細ページへ
amGard pro	構成：電磁ロック＋トラップドキー安全性能：SIL3、カテゴリ4、PLe 保護等級：IP67	過酷な環境下での設置	amGard pro 詳細ページへ
tGard	構成：安全スイッチ＋トラップドキー＋操作機器安全性能：SIL2、カテゴリ3、PLd（標準構成）保護等級：IP65	設置スペースが限られる屋内設備	本ページ

FAQ（よくある質問）

質問をクリックすると回答が開きます。

tGardの保護等級はどの程度ですか？

標準でIP65の保護等級を備えています。
IP65はIEC 60529で規定される国際表記で、1桁目の「6」は粉じんの侵入を完全に防ぐ防塵性能（防塵等級の最高ランク）を、2桁目の「5」はあらゆる方向からの噴流水（ジェット水流）に対する防水性能を表します。粉じんが舞う現場や、水洗浄を行う設備周辺でも安定して動作します。

tGardとmGard・amGard proの違いは何ですか？

tGardは、安全スイッチ、トラップドキー、操作機器を集約できる省スペースモデルです。扉側の配線が不要な機械式構成にはmGard、高い安全性能と堅牢性が必要な設備にはamGard proが適しています。

取り付けにブラケットは必要ですか？

不要です。平らな表面、ドア、押出しアルミニウム製筐体に直接取り付けられます。

アクチュエータヘッドの向きは変更できますか？

はい。tGardのアクチュエータヘッドは、扉の開き方向や取り付け位置に応じて向きを変更できます。手順は下記の動画でご確認いただけます。

TEHアクチュエータの向きは変更できますか？

はい。tGardのTEHアクチュエータも、設置状況に応じて向きを変更して取り付けられます。手順は下記の動画でご確認いただけます。

ケーブルはどのように接続しますか？

本体側の配線は、クイックディスコネクタタイプか端子台タイプで選べます。

資料ダウンロード

tGardの詳しい資料をご覧いただけます（製品カタログ／メンテナンスガイド／データシート／取扱説明書）。

製品カタログ・選定ガイド

トラップドキーインターロック
tGard

【会員専用コンテンツ】
製品選定ガイド

メンテナンスガイド

名称	資料をダウンロード
【会員専用コンテンツ】メンテナンスクイックガイド	ダウンロード
電磁ロックスイッチの定期メンテナンス方法	ダウンロード
ドアインターロックの定期メンテナンス方法	ダウンロード

データシート

データシート、取扱説明書、CAD図面は会員限定コンテンツです。ダウンロードするには、「メルマガ・ダウンロード会員」への登録およびログインが必要です。

製品名/仕様	代表形番	資料をダウンロード
内部解除機構	形 TRX/TRZ	ダウンロード
非常停止	形 TEC/TED/TEW/TEV/ TET/TEM/TEP/TEI	ダウンロード
3位置セレクタスイッチ	形 T3A/T3D/T3E/T3F/TK7	ダウンロード
3位置セレクタスイッチ	形 T3H	ダウンロード
筐体		ダウンロード

取扱説明書

フォートレス・インターロック社のWebサイトで、形番選択ツールを公開中（日本語対応）です。製品仕様の選定やCAD図面の入手が可能です。製品の操作方法や設定手順については、以下の資料をご参照ください。

Fortress 製品仕様書・図面ダウンロード方法

製品名/仕様	代表形番	資料をダウンロード
共通取扱説明書	全形番	ダウンロード
安全・標準制御コネクタ	形 TQ	ダウンロード
安全スイッチ	形 TSM/TSS/TSP	ダウンロード
ソレノイドロック＆安全スイッチ	形 TSM□□	ダウンロード
クイックディスコネクタケーブル	形 Cable-M-TQ□	ダウンロード
2ポジションセレクタスイッチ	形 T2□/TK□	ダウンロード
再スタート用スイッチ	形 TSZ	ダウンロード
アクチュエータ	形 TA□/THB/TE□/TNH	ダウンロード
ASインターフェース	形 TEBB□	ダウンロード
ヘッド＆キャップエレメント	形 THM/THC/TLO	ダウンロード
セーフティ & アクセスロックおよびキー	形 TSN/TGN/TAB/ TQB/TKS/TKM	ダウンロード
エクステンション・ブランク・エレメント	形 TEB	ダウンロード
フット	形 TBF	ダウンロード
自己配線コネクタ	形 TW□	ダウンロード
ハイレベル・コード化エレメント	形 TN□	ダウンロード
LEDランプエレメント	形 TL□	ダウンロード
ポテンショメータ	形 TV4	ダウンロード
1 N/O & 1 N/C 非点灯式スイッチ & 点灯式スイッチ	形 TX□	ダウンロード
